I-PEX 82892-100B-02-D 50P高速信号伝送極細同軸線束代用品

高速伝送時代において、USB 3.2が極細の同軸線束を必要とする理由は何でしょうか？

随着ラップトップ、AI端末機器、工業用ビジュアルデバイス、スマートディスプレイデバイスおよび高速データ収集デバイスの発展に伴い、USB 3.2などの高速インターフェースは内部接続ラインバンドルに対してより高い要求を提出しています。従来の低速信号伝送と比較して、高速USB 3.2 Gen2データ伝送はより高いデータバンド幅を要求するだけでなく、信号の完全性、抵抗制御、電磁干渉（EMI）および空間配置能力に対しても厳格な要求が課されます。USB Type-C/USB 3.2関連ラインバンドル設計では、差分信号の損耗、抵抗の一致および干渉問題を重点的に制御する必要があり、高速データの安定した伝送を保証する必要があります。USB-IF

伝統的な多芯排線はコストの利点がありますが、高速信号環境では以下の要因に影響を受けやすいです：

伝送周波数の向上に伴い、信号のエッジ速度が急速に増加し、通常の並行配線間で干渉が容易になる。また、外部の電磁環境も信号の品質に影響を与える可能性がある。さらに、超薄型デバイスの内部では、接続スペースが次第に狭くなり、伝統的な線束では「小型化、高速率、高信頼性」の総合的な要求を同時に満たすことが難しくなる。

極細同軸線（Micro-Coaxial Cable）は独立した屏蔽構造を採用しており、各信号線が優れた電磁遮断能力を持っています。これにより、信号間の干渉を効果的に低減し、高速デジタル信号の伝送安定性を高めることができます。そのため、USB 3.2、高速ディスプレイ、高速カメラおよびAI機器の内部接続における重要な解決策として徐々に注目されています。

エンジニアにとって、極細同軸線束を選ぶのは高速伝送の要件を満たすためだけでなく、デザイン段階で信号の完全性、EMIの制御、そして空間配置の問題を事前に解決するためです。

I-PEX CABLINE®-SS 50Pin 极細同軸線束計画：高密度、高速率、高信頼接続

我社は高速、小型化の電子機器内部の接続ニーズに対し、I-PEX CABLINE®-SSシリーズに対応する極細同軸線束の代替案を提供いたします。

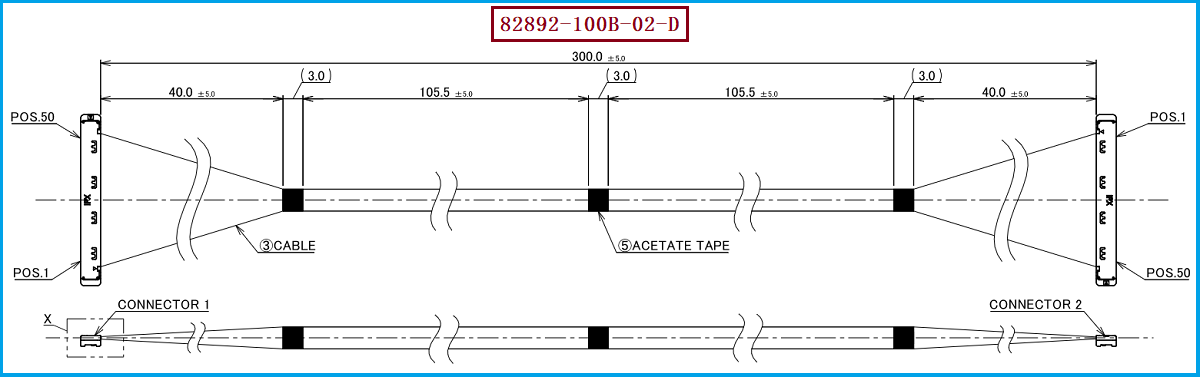

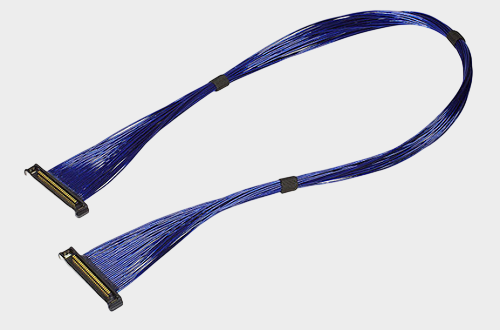

このプランは以下の製品モデルに対応しています：極細同軸線束製品料号/モデル：I-PEX 82892-100B-02-D、この製品はCABLINE®-SS 50Pin Harnessシリーズの極細同軸線束プランに属しており、高密度50Pin構造設計を採用しており、スペースが限られている、高速信号伝送、および高信頼性接続アプリケーションに適しています。

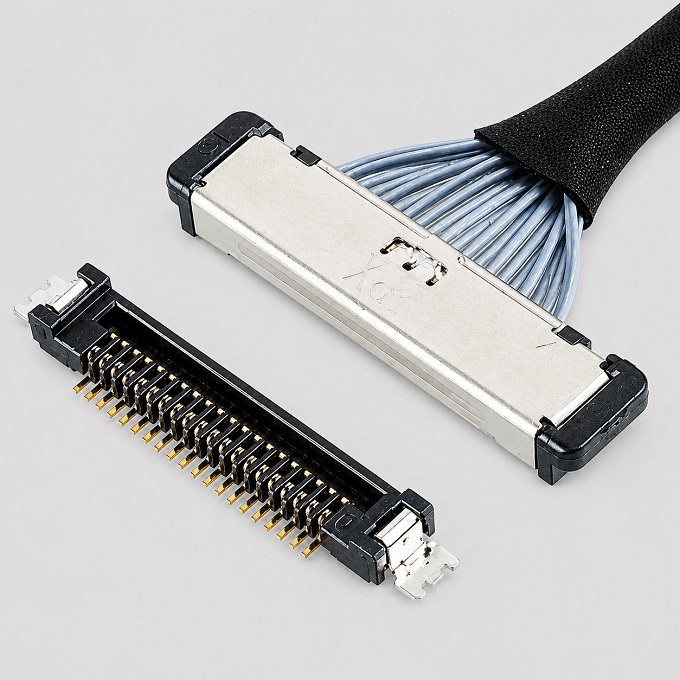

この極細同軸線束は以下の端子コネクタモデルを使用しています：線材端子コネクタモデル：20373-R50T-06

コネクタがサポートするマッチング：

36AWG 极細同軸線

  38AWG 极細同軸線

40AWG 极細同軸線

•  42AWG 极細同軸線

工場での適用時、顧客の機器内のスペース、電気性能の要件、および高速信号伝送のニーズに応じて、異なる仕様のMicro-Coaxial Cableを選択してマッチング設計を行うことができます。

その中で、40AWG極細同軸線は高速信号伝送シーンに適しており、線径の小型化を確保しつつ、高速デジタル信号のインピーダンス一致性和抗干渉性能に対する要求を満たすことができます。

三、エンジニアおよび購買担当者向けの選定および互換性および代替案の参考および提案

エンジニアリング開発担当者は、CABLINE®-SS クラスの極細同軸線束を選択する際、接続器のマッチング、線材の仕様、高速信号の性能、および機械構造の互換性に特に注意を払う必要があります。

選型面では、I-PEX CABLINE®-SSシリーズのコンectorは0.4mmピッチの高密度構造設計を採用しており、小型化、高速伝送、そして高信頼性の接触特性を備えています。10ピンから50ピンまでの様々なスペックをサポート可能です。その構造はノートパソコンのディスプレイ接続、カメラモジュール、高速データデバイス、AI端末の内部接続などに適しています。

I-PEX 82892-100B-02-D：アイペックス 82892-100B-02-D

以下のパラメータを重点的に確認してください。

ピン数：50ピン

  ケーブル長さ：100mm仕様

• コネクタモデル：20373-R50T-06

• 適応ケーブル：36AWG / 38AWG / 40AWG / 42AWG マイクロ同軸ケーブル

・ラインシ序定義：顧客の機器需求に基づいて確認

互換性および代替案に関して：

もし元の装置がI-PEX CABLINE®-SS 50Pinシリーズのケーブルを使用している場合、代替開発を行う際には以下の点を特に確認する必要があります：

まず、コネクタ端の構造寸法が一致しているか確認してください。これには、挿入・抜き方向、取り付け高さ、ロック结构、出線方向が含まれます。

第二に、極細同軸線のスペックが高速信号の要件を満たしているか、導体の寸法、シールド構造、インピーダンス制御、そして信号の減衰性能を含めて。

第三に、配線加工の技術が高密度接続の要件を満たしているかどうか、例えば50本の極細の同軸線の精密な焊接、配列、固定及び信頼性試験が挙げられます。

四、極細同軸線束でUSB 3.2、高速表示およびAI機器の安定した接続をサポート

未来の電子機器の発展傾向は、より高速、軽量、スマートな方向へと進んでいます。USB 3.2高速データインターフェースからAI視覚デバイス、高解像度ディスプレイモジュールまで、より信頼性の高い小型化接続ソリューションが必要です。極細同軸線束は自らの利点を活かして：

• 限られた空間内で高密度布線が可能です；

• 高速信号伝送における串扰の影響を低減できます；

• デバイス内部のEMI制御能力を向上させることができます；

高速インターフェースの信号完全性の要求を満たすことができます。

購入担当者にとって、成熟で信頼できる極細同軸線束サプライヤーを選ぶことは、製品性能だけでなく、サプライチェーンの安定性や長期的なコスト管理にも関係します。

I-PEX CABLINE®-SS 50Pinシリーズの極細同軸線束は、高速伝送、小型化設計、そして高信頼性の接続を核の強みとして、現代の高速電子機器の内部接続ニーズに応える重要なソリューションです。専門の極細同軸線束製造能力、精密加工技術、そして高速応用に対するデザイン経験を駆使し、顧客に対して高性能、高信頼性、互換性のある接続ソリューションを実現することができます。
