分類：ブランドコネクタ

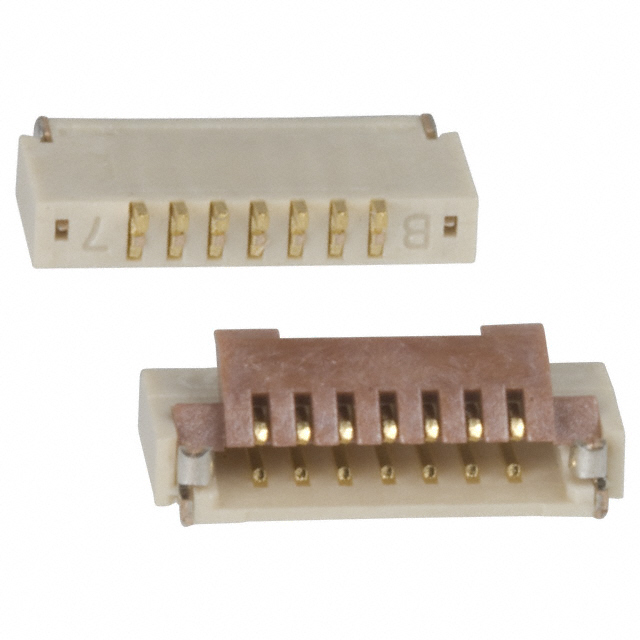

ヒロセ FH19C-7S-0.5SH(10)コネクタの製品概要：
 | メーカー | Hirose |
| メーカーコード | FH19C-7S-0.5SH(10) | |
| 商品説明 | CONN FFC BOTTOM 7POS 0.5MM R/A、7極FFC、FPCコネクタ接点、底部0.020"(0.50mm)面実装、ライトアングル |
ヒロセ FH19C-7S-0.5SH(10) コネクタ 製品属性：
| 類型論 | 説明 |
| フォーム | コネクタ、相互接続 |
| FFC、FPC（フラットフレキシブルコネクタ | |
| FFC、FPC（フラットフレキシブル）コネクタアセンブリ | |
| メーカー | Hirose Electric Co Ltd |
| 範囲 | FH19C |
| ラップ | テープ＆リール（TR） |
| フラットフレキシブルタイプ | FFC，FPC |
| 設置タイプ | 面実装、ライトアングル |
| コネクタ/コンタクトタイプ | コンタクト、ボトム |
| 針の本数 | 7 |
| スペーシング | 0.020"（0.50mm） |
| 端接 | 半田付け |
| FFC、FCB 厚度 | 0.20mm |
| ボードの高さ | 0.035"（0.88mm） |
| ロックアウト機能 | トリガーロック |
| ケーブル・エンド・タイプ | テーパー |
| コンタクト材料 | リン青銅 |
| 接触面処理 | メッキ |
| ハウジング素材 | 液晶ポリマー（LCP） |
| アクチュエータ材料 | 液晶ポリマー（LCP）、ポリフェニレンスルフィド（PPS） |
| 性格描写 | 固定テール、ゼロ挿入力（ZIF） |
| 定格電圧 | 50V |
| 動作温度 | -55°C ~ 85°C |
| 材料の燃焼性評価 | UL94 V-0 |
| 定格電流（アンペア） | 0.5A |
| シェルカラー | 米色 |
| アクチュエータカラー | 黄褐色 |
| 交配回数 | 20 |
ヒロセ FH19C-7S-0.5SH(10)コネクタ 製品（シリーズ）説明：
ヒロセ電機株式会社 FFC/FPCコネクタFH19Cシリーズは、高精度な接続を必要とする電子機器に最適な設計の表面実装型ライトアングルコネクタです。厚さ0.20mmのFFCおよびFPC（フラットフレキシブル）ケーブルに対応し、7ピン、ピッチ0.50mm、終端方式ははんだで、安定した信頼性の高い接続を実現します。このコネクターは、固定はんだテールとZIF（Zero Insertion Force：ゼロ挿入力）設計を採用し、挿入力と引き抜き力を低く抑えることで、コネクターの磨耗を減らし、寿命を延ばします。コネクタのコンタクトはリン青銅製で、優れた電気性能を確保するために金メッキが施されています。シェルとアクチュエータの材質には、耐高温性に優れた液晶ポリマー（LCP）とポリフェニレンサルファイド（PPS）を採用し、使用温度範囲は-55℃～85℃と、幅広い過酷な環境に対応します。FH19Cシリーズは、UL94 V-0規格の材料燃焼性にも適合しており、製品の安全性を確保しています。定格電圧50V、定格電流0.5AのFH19Cシリーズは、最大20回の嵌合サイクルをサポートし、高周波の接続および切断アプリケーションに適しています。本製品はテープ・アンド・リール（TR）包装で大量生産が容易であり、エレクトロニクス産業における理想的な接続ソリューションです。
ヒロセ FH19C-7S-0.5SH(10) コネクタの資料およびメディア：
| リソースタイプ | リンク |
| スペック | FH19C/SC Series Datasheet |
ヒロセ FH19C-7S-0.5SH(10)コネクタ純正|交換 説明：
当社は、（ヒロセ）ブランドのコネクターを専門に在庫し、お客様に高品質で信頼性の高い接続ソリューションを提供することをお約束します。当社の製品には、安定性と効率性を保証するために厳しくテストされた純正品や高性能な代替品が含まれています。資料ページ下の連絡先からお気軽にお問い合わせください！
