1. 阻抗とは何か？ 阻抗（Z）は、電磁界の力を抵抗するために必要な力の大きさを指す。電気回路や電気通信システムで、電流が流れる際に発生する抵抗やイデアルな導線に対する電圧の変化を表す。電気抵抗とイデアルの誘導遅延を合わせた複素数で表現される。 2. 高速伝送ではなぜ阻抗が重要なのか？ 高速伝送においては、以下の理由から阻抗が非常に重要である。 - 信号の干渉を防ぐ：高速伝送では、信号が長距離を移動することで発生する信号の干渉を防ぐために、一定の阻抗を保つ必要があります。不適切な阻抗が導かれると、信号の歪みや失真が発生し、通信の品質が低下します。 - 補償が必要な場合がある：高速伝送路では、伝送線の長さや周波数によって、インピーダンスが異なることがあります。このため、インピーダンス補償を行う必要があり、理想的なインピーダンスを維持することで信号の安定性を確保します。 - 性能の向上：インピーダンスが適切に管理されていることで、信号の損失を最小限に抑え、通信システムの性能を向上させることができます。 これらの理由から、高速伝送ではインピーダンスの管理が非常に重要です。
高速信号伝送では、インピーダンスは単なる直流抵抗に単純に等しいものではなく、抵抗、インダクタンス、キャパシタンス、および電導が周波数領域で共同で構成する総合パラメータです。非常に細い同軸線束の伝送インピーダンスがシステムやインターフェースのインピーダンスと一致しない場合、信号は伝送経路で反射と歪みが発生し、信号の完全性が低下します。実際の設計では、一般的なインピーダンス制御値は50Ω（単端）および100Ω（差分）です。例えば、HDMI、USB、MIPI、Thunderboltなどの高速標準はすべてインピーダンスの一致性に対して厳格な要求をしており、したがって高精度のインピーダンス制御は高速システムの信頼性の基礎となります。
二、差分伝送と差分特性の重要性
差分トランスミッションは高い干渉抵抗能力を持つ信号伝送方式であり、二本の抵抗値が完全に一致する線を通じて、大きさが等しく位相差が反対の信号を送信します。外部の電磁ノイズが同時に二本の線に作用すると、受信端がそれを相殺し、干渉抵抗性を大幅に向上させることができます。
極細同軸線束は差分応用において天然の優位性を持ちます：
2.1 各軸線の同軸線には独立した遮蔽層があり、外部の干渉影響を効果的に減少させます。2.2 同軸線の複数本が束内で平行に布設されると、一致したインピーダンス制御を保つことが容易です。
2.3 MIPI D-PHY、C-PHY、PCIe、USB4などの高速差分標準に特に適しており、小型化と高帯域幅のデバイスにおいて優れたパフォーマンスを発揮します。

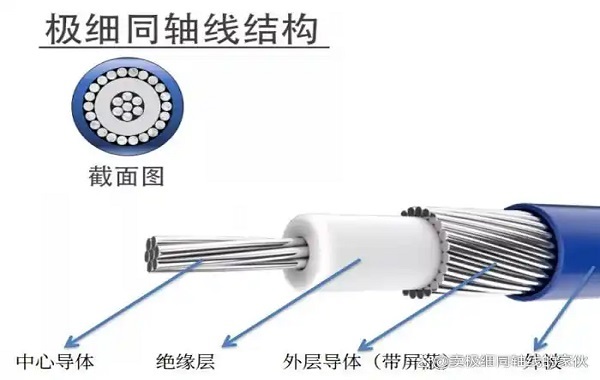

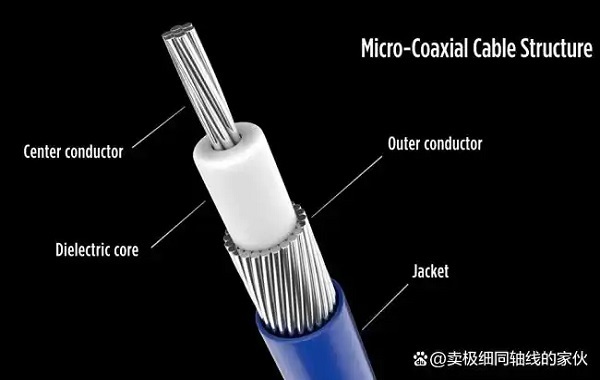

3.1 組織が抵抗を決定する：中心導体の寸法、介质の厚み、屏蔽層の直径など、各パラメータはすべて抵抗の表現に直接影響する。
3.2 材料安定性：媒体材の絶縁率の一致性、シールド層の織り密度などが高速信号の安定性に影響を与えます。
3.3 差分対は高度の一貫性を求めます：2本の差分線は長さ、幾何形状において厳密に一致させる必要があります。これにより、遅延偏差による信号誤差を避けることができます。

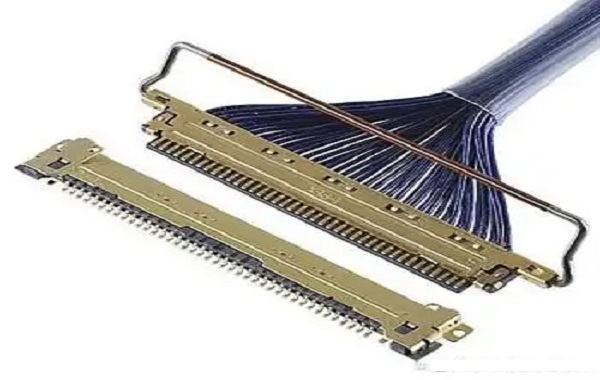

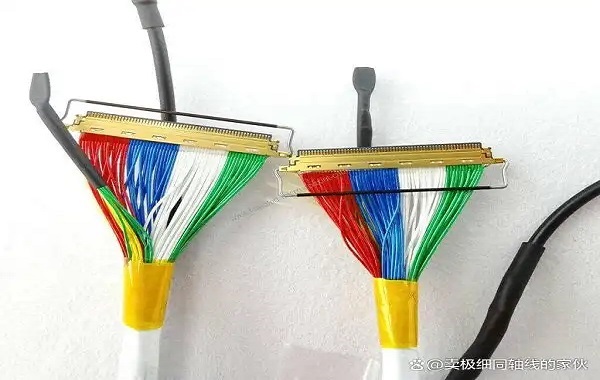

3.4 コネクタとアンターップ技術：非常に細い同軸線がコネクタ端子領域で幾何学的な急激な変化を生じやすいため、アンターップ技術とインターフェース構造設計は厳密に制御される必要があります。
伝導度と差分特性は、極細の同軸線束の高速伝送性能を決定する重要な要因です。構造設計、素材選定、加工技術、端子接続の質など、これら全てを包括的に最適化することで、有限な空間内で高速、低損失、低干渉な信号伝送を確保することができます。高速システムエンジニアにとって、これらの重要な概念を理解することは、高い安定性を持つ接続ソリューションを構築する重要な前提となります。
わたしは【蘇州 汇成元 電子 科学 技术】，長期専念して高速信号線束および極細同軸線束のデザインとカスタマイズに取り組んでおり、クライアントに安定かつ信頼性の高い高速接続ソリューションを提供することを目指しています。関連するニーズがございましたら、またはもっと詳しく知りたい場合は、お問い合わせください：尹経理 18913280527（ライン同号）。
