高速信号伝送における極細同軸線の適用価値

電子機器において、ケーブルはしばしば最も見落とされがちな部分ですが、それが信号伝送の安定性に直接影響を与えます。多くのエンジニアはケーブルを選ぶ際に専門用語「シールド編織密度」に出会います。それが本当に意味するものは何でしょうか？なぜ精密機器では極細同軸線（マイクロ・コックスイアル・ケーブル）が際立つのでしょうか？この記事ではこの2つのトピックについて詳しく説明します。

線材シールド織密度の意味

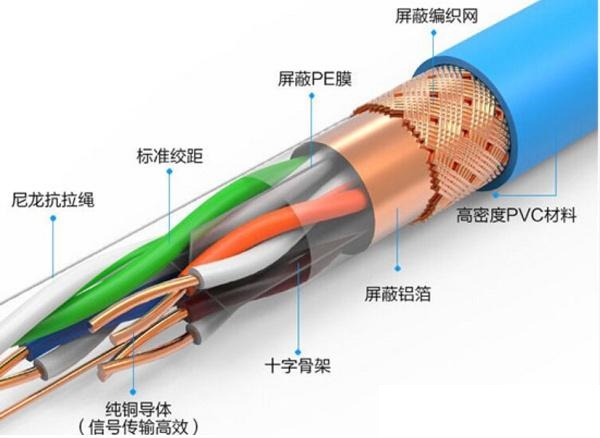

電気線ケーブルにおいて、シールド層の役割は外界の電磁干渉（EMI）を防ぎ、信号の安定な伝送を確保することです。編織密度とは、金属編織網がケーブル表面を覆う密度を指します。密度が高いほど、シールド効果が良く、干渉耐性が強くなりますが、密度が低すぎると電磁波が「穴を通る」ようになり、信号が歪むことがあります。また、密度が高すぎるとシールド効果はさらに向上しますが、柔軟性が低下し、重量が増加し、軽量性が要求される機器には最適ではありません。したがって、編織密度は高いほど良いというわけではなく、シールド効果と使用シーンのバランスを見つける必要があります。

二、極細同軸線の独自の利点

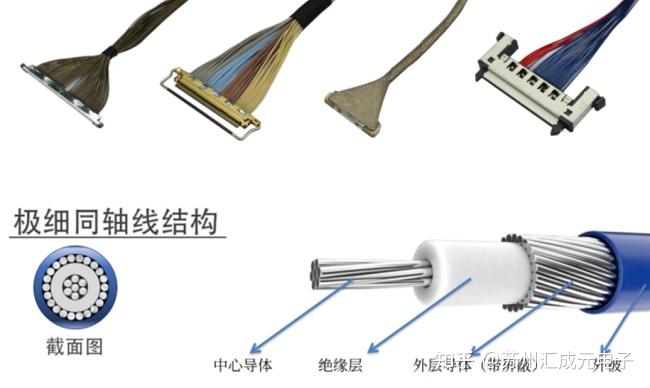

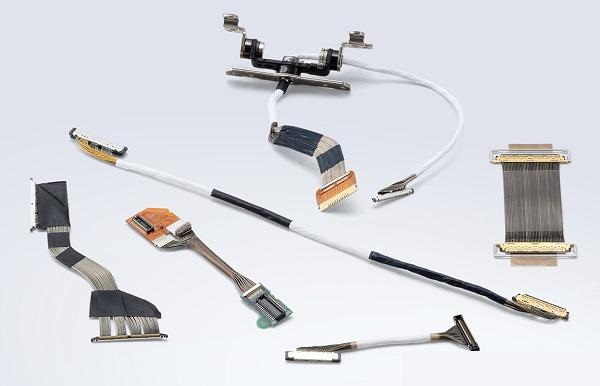

極細同軸線は近年、医療画像機器、スマート端末、カメラモジュールなど多くの分野で幅広く使用されています。その人気の理由は、サイズと性能の間で良いバランスを取っていることにあります：極小の直径で0.3mmまで細くすることができ、非常に限られた空間内での配線が可能です；軽量化の設計は従来の同軸線よりも軽く、設備の重量を大幅に減らし、特に携帯や移動端末に適しています；高効率な屏蔽構造は、極細の直径でも高密度な織りや複合屏蔽設計を通じて、信号の安定した伝送を確保します；高速伝送をサポートし、MIPI、LVDSなど多Gbpsの高速差分信号の要求を満たすことができます；また、優れた柔軟性と耐久性を持ち、繰り返しの曲げや複雑な動作環境に適しています。

織密度の遮蔽効果は線路の干渉耐性を決定し、極細の同軸線は優れた遮蔽性能を維持しつつ、小型、軽量、柔軟性を兼ね備えています。そのため、医療、画像、通信などの精密機器の核心的な接続方法として普及しています。
私は苏州汇成元電子，長期専念して高速信号ラインビーストおよび極細同軸線ビーストの設計とカスタマイズに取り組んでおり、お客様に安定で信頼性の高い高速接続ソリューションを提供することに専念しています。関連するご要望やさらに詳しく知りたい場合は、以下にご連絡ください：尹経理 18913280527（ライン同号）。
