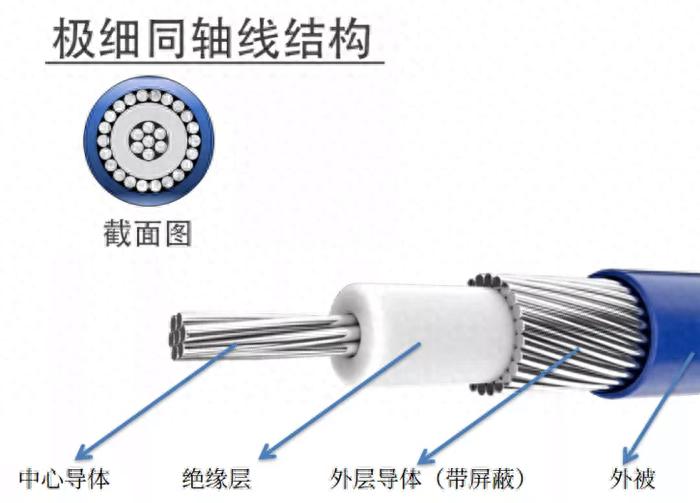

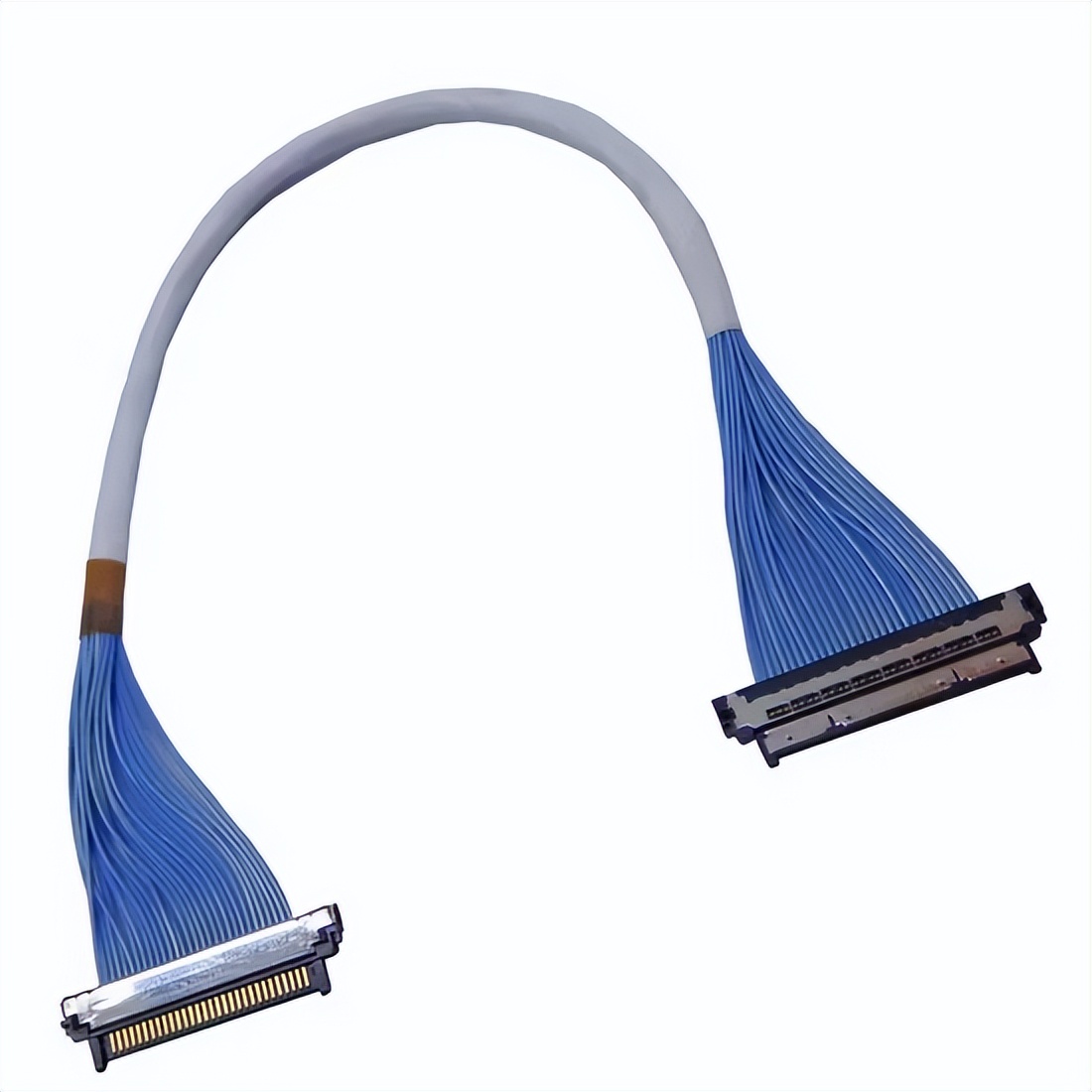

現代の電子機器では、極細同軸線束（micro-coaxial cable）は高频、高速信号伝送の「見えない功労者」として称されています。構造がコンパクトで柔軟性が高いため、スマートフォン、ラップトップ、タブレット、医療機器、無人機など、信号完全性が非常に高い必要とされる機器に幅広く応用されています。しかし、これらの精密なシステムにおいて、「インピーダンスマッチング」は重要な技術点として注目すべきです。多くのエンジニアはその重要性を知っていますが、なぜそれが重要なのかを十分に理解していないかもしれません。
抵抗値のマッチングは信号の完全性に直接影響します
信号伝送の過程で、線束、コネクタ、およびロードのインピーダンスが一致していないと、信号がスムーズに伝送されません。失配が発生すると、一部の信号が反射し、 standing wave が形成され、エネルギー損失と波形の歪みが引き起こされます。ミクロの電子システムにとっては、非常に小さい歪みであっても、画像の異常、通信のエラー、またはシステムの不安定性を引き起こす可能性があります。
高周波条件下問題がより顕著になる
極細同軸線束は、高速インターフェースシーン、例えばカメラのMIPIチャネル、ディスプレイのeDP接続などに常用されます。周波数が高くなるにつれて、抵抗制御がより敏感になります。ミリ波や高速デジタル信号環境では、数オームの偏差でさえ、明らかな波形歪み、速度低下、またはデータエラーにつながる可能性があります。
3. 阻抗失配もエネルギー消費と熱の問題を引き起こします
インピーダンスミスマッチは、信号の完全性を損なうだけでなく、パワーの反射も引き起こします。反射されたエネルギーは熱に変わり、システム内部の温上昇を増加させます。体積が小さく、放熱条件が限られているデバイスにとって、この追加の熱は寿命と信頼性に直接影響を与えます。
コネクタとシステム設計はどちらも重要です

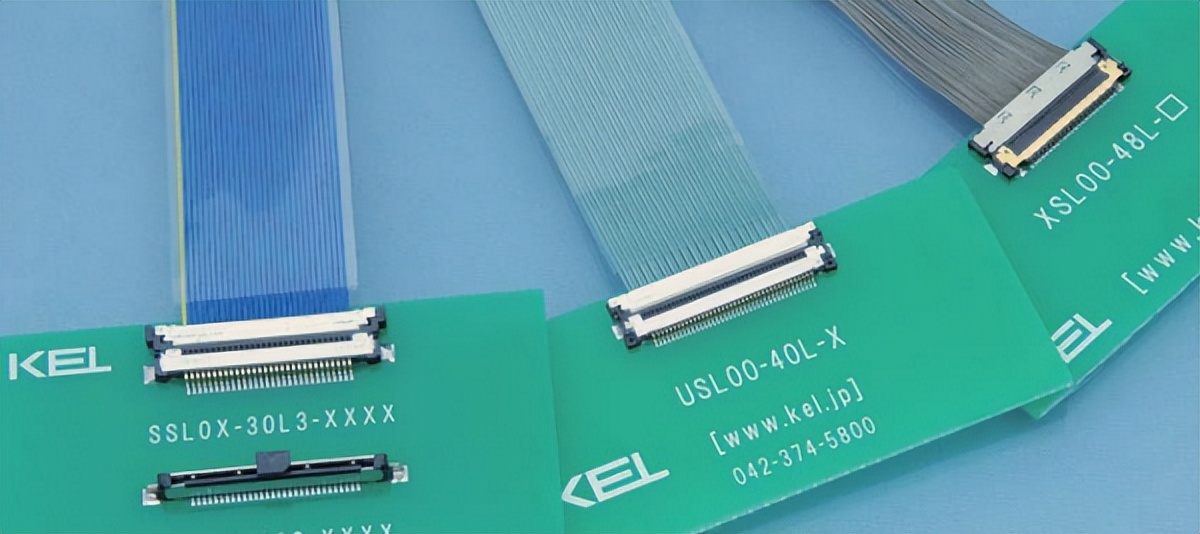

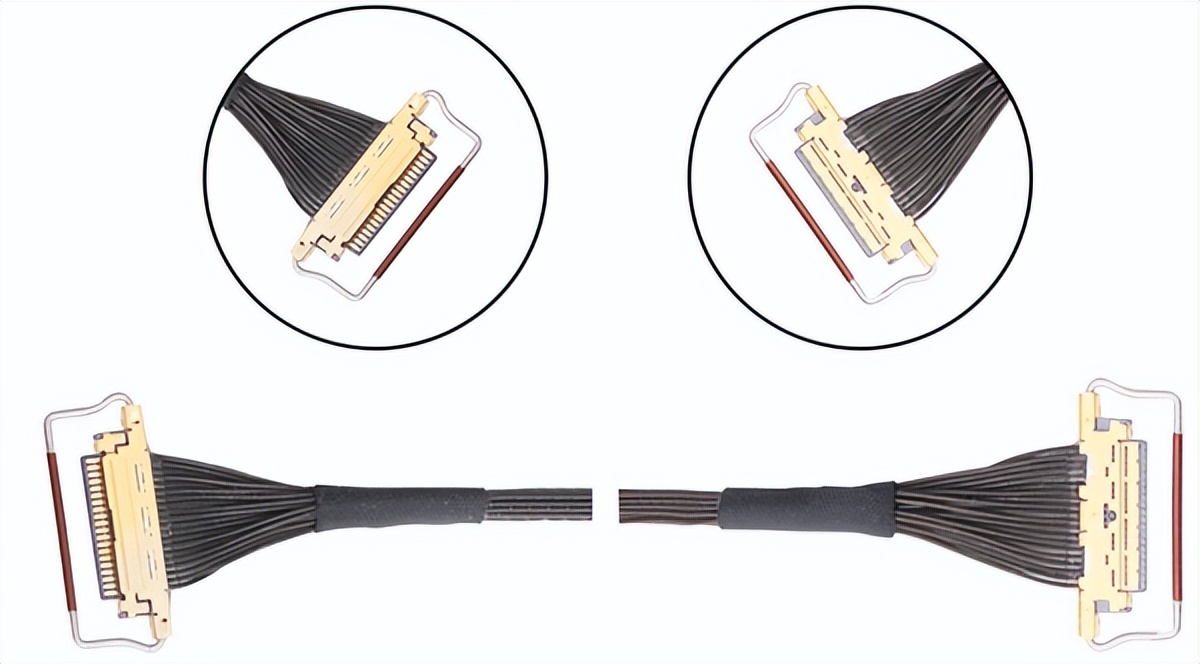

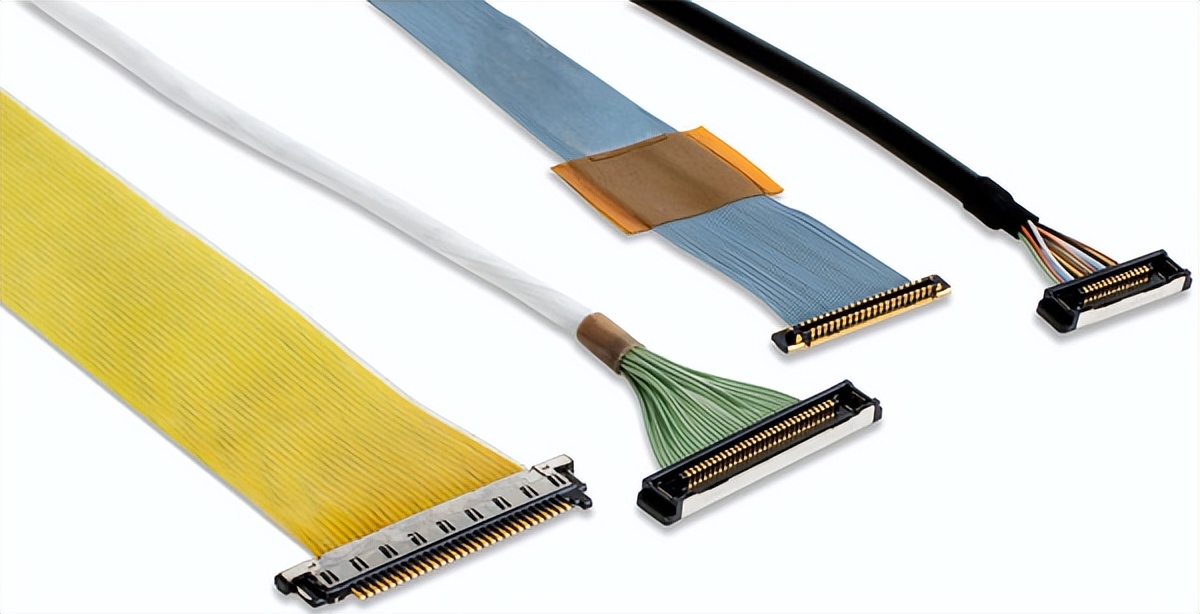

micro-coaxケーブルは通常KEL、Hirose、I-PEXなどのミニチュアコネクタと組み合わせ使用されます。ケーブル自体のインピーダンスが正確であっても、コネクタやPCBの配線設計が一致しないと、信号の反射や干渉が引き起こされます。したがって、インピーダンスのマッチングは、信号チェーン全体の観点から総合的に考慮する必要があります。
高精度阻抗線束を選択してください：一般的な標準は50 Ωまたは45 Ωです。
適切なコンectorとPCBデザインを組み合わせる：インターフェースとレイアウト段階でインピーダンスの連続性を制御する；
シミュレーション検証を実施し、電磁シミュレーションを通じて潜在的な問題を事前に発見します。
必要な場合に調節ネットワークを導入し、高周波リンクのインピーダンスを微調整および補償します。
極細同軸線束において、阻抗マッチは「要らないもの」とはならない追加の要求ではなく、性能と信頼性を保証する核心の環節です。設計の初期段階から阻抗を厳しく管理することで、高速信号伝送において安定性と効率を維持し、機器が実際に期待される性能を発揮させることができます。
