I-PEX 82859-100B-02-D 12P高速信号伝送極細同軸線束の代替品

一、製品概要：12PIN、0.4mm高密度接続要求に対応する極細同軸線束の代替案

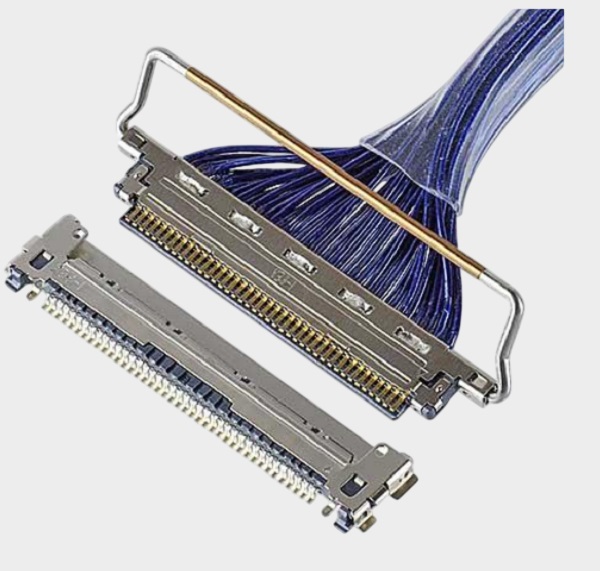

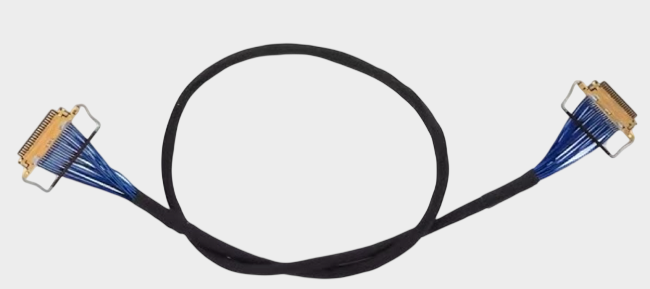

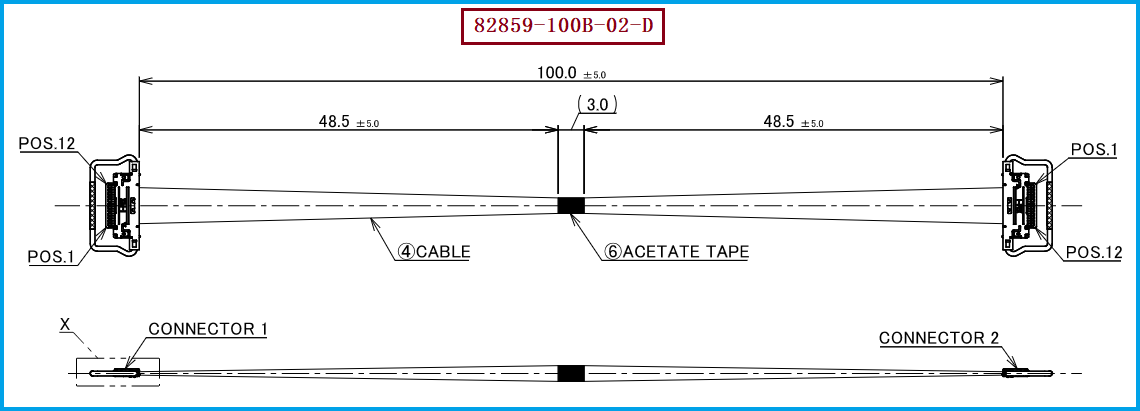

在ノートパソコン、ディスプレイデバイス、工業用カメラ、AI視覚デバイスおよび他の高密度電子機器内部では、高速信号伝送がケーブルの寸法、抵抗、信号の整合性および接続信頼性にますます高い要求を提出しています。I-PEX CABLINE®-CAシリーズは0.4mmの超細間隔設計を採用し、Micro-Coaxialの極細同軸線方案をサポートしており、小型化、高速信号接続シーン向けの典型的な解決策の一つです。今回の対応製品モデルはI-PEX 82859-100B-02-Dで、12PINの極細同軸線ケーブルに属します。そのモデルの工程図によると、その線材はAWG#40、50Ω Micro-Coaxial Cable（極細同軸線）を使用しており、数量は12本、ケーブルの全長は100.0±5.0mmです。線材端に使用されるコネクターモデルは20634-112T-02で、コネクタは12PIN、0.4mmピッチです。国産代替、サプライチェーン最適化または第二サプライヤー導入を進めるエンジニアや購買担当者にとって、このような製品の代替は単に「同じPIN数と長さのケーブルを見つける」だけではなく、コネクタ、線材、寸法、線序、電気性能および実際の組立互換性などの多くの要素から総合的に評価する必要があります。

二、エンジニアが評価する方法：国産代替品の評価はまず「機械互換性+電気互換性+組み立て互換性」を確認する必要があります

82859-100B-02-Dなどの極細同軸線束については、まず製品の材料番号および重要な構造を確認することをお勧めします。これには、12PINの数、0.4mmの接触間隔、線材端の接続器20634-112T-02、12本AWG#40の極細同軸線、50Ωの仕様、および100mm級の線束長さが含まれます。さらに、Connector 1とConnector 2のピン割り当てを重点的に確認することも重要です。なぜなら、原图紙にはこの線束の両端に対応関係があると示されており、外観のみを基に代替はできません。次に、接続器の挿入寸法、出線方向、線束全体の寸法、端部の固定方法、およびPCB端の実際の組み合わせ状況を確認し、代替線束が機器に装着された後に干渉、緩み、または挿入不能などの問題が発生しないことを確認する必要があります。電気的な面では、50Ωの伝送特性、絶縁性能、耐圧要求、および実際の高速信号アプリケーションを中心に確認を行います。原图紙で示された製品要求には、定格電圧30V、AC 250Vの耐圧試験条件、絶縁抵抗50MΩ MIN.、および最高80℃の作業温度が含まれます。エンジニアにとって、「型番一致」は最初の一歩に過ぎず、「実際の組み立ておよび電気性能の確認」が国産代替が本当に実現可能になる鍵となります。

第三、購買担当者はどのように評価するか：単一供給者購買から検証可能な互換性のある代替サプライチェーンへの移行

購入担当者にとって、極細同軸ケーブルの国産代替の核的価値は価格だけでなく、安定した、持続可能で検証可能なサプライチェーンの構築にもあります。I-PEX 82859-100B-02-Dの代替案を評価する際には、サプライヤーが極細同軸ケーブルの自主製造能力を持ち、元の製品のコンectorスペック、AWGスペック、PIN数、Pitch、長さ及び線序の要求に従ってカスタマイズできるか、サンプル検証、小ロット試作及び後続の大量供給サポートができるかを特に注目してください。特にAWG#40という極細スペックの線材においては、端接精度、焊接の一致性、線序の管理、絶縁処理及び製品の寸法安定性が最終製品の品質に直接影響します。したがって、サプライヤーを選定する際には、単価を比較するだけでなく、図面対応能力、サンプル納品能力、プロセスの安定性、品質管理能力、大量生産能力及び継続的な供給能力を総合的に評価すべきです。国産代替が必要なお客様に対して、当社はI-PEX 82859-100B-02-D互換代替ケーブル方案を提供し、元の製品の12PIN、0.4mmコンector構成およびAWG#40の極細同軸ケーブルを中心に製品開発と製造を行い、エンジニアリング検証、サンプルテスト及び大量導入に対応する極細同軸ケーブルソリューションを提供します。

四、選型と互換性および代替案の参考及び提案：ただ「挿入できるかどうか」を見るのではなく、「安定して動作するかどうか」を確認してください。

実際の選定および代替プロセスにおいて、I-PEX 82859-100B-02-Dを元の参考モデルとして推奨し、12PIN、0.4mmピッチ、コンector20634-112T-02、AWG#40、50Ω Micro-Coaxial Cable、100mm級の長さおよび原图紙のPin Assignmentを主要なマッチング条件として、さらに顧客のデバイスのPCB端のコンector、内部空間、ケーブルの方向および実際の信号アプリケーションに基づいてサンプル確認を行うことを提案します。もしデバイスがCABLINE®-CAプラットフォームを使用していて、元のケーブルスペックが上述のパラメータと一致している場合、同等のスペックに基づいて優先的に互換代替開発を行うことができます。また、顧客が線長、出線方向、線序または安装空間に特別な要求がある場合、接続器プラットフォームおよび主要な伝送要求を維持しつつ、カスタマイズすることも可能です。特に強調すべきは、互換代替は外観の単純なコピーとは異なり、最終的にはサンプルの機械的挿入、寸法、線序、電気性能および全体の実際のテスト結果が代替可能かどうかを決定基準とすることです。私たちの会社はI-PEX 82859-100B-02-Dの互換代替ケーブル方案を提供し、エンジニアに対してサンプル打样および技術協力を提供し、購入担当者に対して国産サプライチェーンの代替選択を提供し、顧客が単一ブランドの依存を減らし、極細同軸ケーブルの購入の柔軟性を高めるお手伝いをします。要するに、I-PEX 82859-100B-02-Dの国産代替評価は、「接続器の互換性、線材のスペックが一致している、構造寸法が一致している、Pin Assignmentが正しい、電気性能が達基準である、全体の検証が通っている」を核心判断ロジックとして、単に価格を代替基準として単純にすることではないと要約できます。

わたしは【7A電子網】，極細同軸線束および付属端子、パネル端子接続器の専門的なカスタム製造を行っております。技術評価やプロジェクト協力が必要であれば、以下の尹経理にご連絡ください：18013280527（ライン同号）。
