I-PEX 82649-100B-02-D 12P高速信号伝送極細同軸線束代替品

一、12ピン高速極細同軸線束：高密度電子機器向けの接続ソリューション

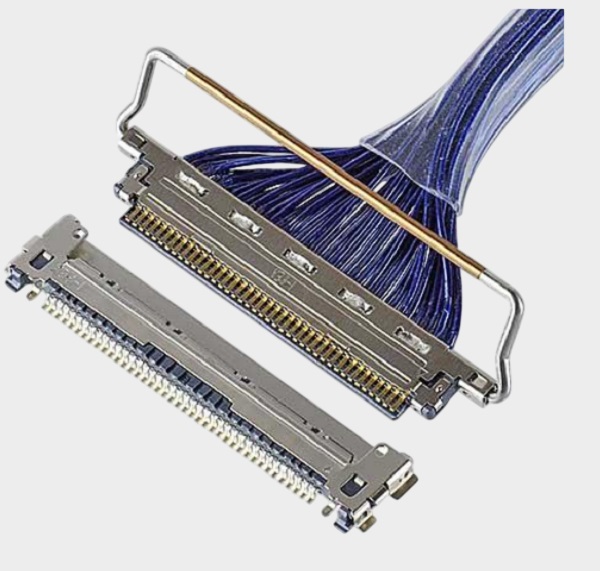

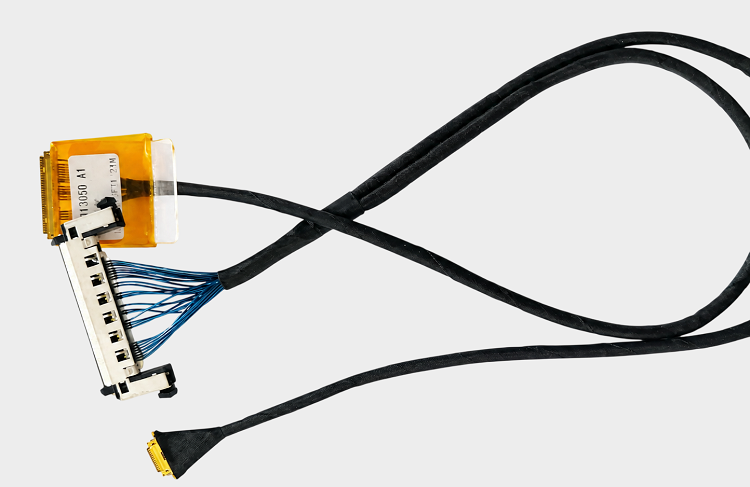

I-PEX CABLINE®-CAシリーズは、高速、小型化電子機器向けの極細同軸線接続ソリューションの一つで、0.4mmコネクトピッチ、水平対向構造、機械ロックデザインを備え、Micro-Coaxial Cable、Twinaxial Cable及びDiscrete Wireなど、異なる線材形式をサポートしています。本稿では重点的に紹介するI-PEX 82649-100B-02-Dは、CABLINE-CAシリーズの12ピンマイクロコアキアルハーネスであり、40AWGの極細同軸線、約200mmの線長、1-Nピン割り当て構造を持ち、内部高速接続シーンにおいて空間サイズ、信号完全性、接続信頼性が高い要求がある場合に適しています。このハーネスの線材端コネクタモデルは20634-112T-02で、12ピンCABLINE-CAプラグハウジングに対応し、36AWG、38AWG、40AWG、42AWG、44AWGなど様々な線材規格に対応しており、実際の開発プロセスにおいて、電気性能、ハーネスサイズ、機械的なスペース、およびアプリケーション要求に応じて線材規格を選択することができます。エンジニアにとっては、選定時には「12ピン」や「200mm」などの表面パラメータに留まらず、接続器構造、線径、ピン割り当て、線長、シールド方式、およびターゲットシステムの高速信号要求も同時に確認する必要があります。購入担当者にとっては、元厂の完全な料号、接続器モデル、線材AWGおよび重要な電気指標を供給元の見積もりと代替評価の重要な基準としてお勧めします。

二、極細同軸線の阻抗、屏蔽、および伝送性能は実際の応用にどのように影響しますか？

高速信号システムにおいて、極細の同軸線は単に「信号を導通する」役割を果たすだけでなく、インピーダンス、シールド構造、伝送性能が設備の最終的な信号品質に直接影響を与えます。まずはインピーダンスについて、高速信号が線缆で伝播する際に、線缆のインピーダンスがコネクタ、PCB及び受発器側の目標インピーダンスと一致しないと、信号反射が発生し、波形歪み、眼図悪化、交叉干渉の増加、高速リンク通信の不安定性に繋がることがあります。したがって、I-PEX 82649-100B-02-Dを置き換える際には、外径とAWGだけで線材が等価であるかを判断するのではなく、線缆のインピーダンス制御および整个のリンクのインピーダンス連続性を重点的に確認する必要があります；次に、シールド性能について、極細の同軸線は自らの同軸構造およびシールド層を通じて外部の電磁干渉および近隣の高速通道間の交叉干渉を低減します。CABLINE®-CA自体もシールドおよび多点接地設計を採用しており、したがってUSB、DisplayPort、eDP、MIPI、カメラなどの高速アプリケーションでは、シールド連続性および端接品質が非常に重要です；最後に、伝送性能について、線材の長さ、導体構造、絶縁材料、シールド構造およびコネクタ端接がInsertion Loss、Return Loss、交叉干渉および信号完全性に影響を与えます。特にデータレートが向上する場合、いかなる接続手順の性能不足も高速リンク全体のボトルネックとなり得ます。ここで説明すべきことは、本稿で依存している製品情報には82649-100B-02-D単一线束の具体的なインピーダンス数値が提供されていないため、実際のプロジェクトでは、目標デバイスのインピーダンス要件および具体的な線材仕様書、SIテスト結果を最終選定基準とし、単に「40AWG」というパラメータで高速性能が完全に一致するかどうかを判断するのではなく、することが重要です。

三、選型および互換性と代替案の参考及び提案

プロジェクトでI-PEX 82649-100B-02-Dを置き換える必要がある場合、以下の「コネクタ＋線材＋構造＋電気性能」の4つの観点で互換性を確認することをお勧めします。まず、線材端コネクタは20634-112T-02の12ピン構造、0.4mmピッチ、対向方向および機械ロックの連携関係を重点的に確認してください。次に、元の製品は40AWGマイクロコックスiali線材ですが、20634-112T-02が対応するアプリケーション線材スペックは36AWG、38AWG、40AWG、42AWG、44AWGをカバーしているため、替代設計を行う際には、装置内部のスペース、許容電流、高速信号の衰減、線材の柔軟性などの要素を考慮してマッチングを行ってください。ただし、元の40AWG線束を直接置き換える目標がある場合、優先して40AWGおよび元の線長、ピンアサイン、構造を保持することをお勧めします。さらに、線束の200mm長さ、1-Nピンアサイン、屏蔽構造および端接技術を重点的に確認し、「コネクタは挿入できるがピン定義や高速性能が互換性がない」ような状況を避ける必要があります。設計検証段階では、実際のアプリケーションに基づいてインピーダンス、Insertion Loss、Return Loss、串扰、眼図および接続信頼性などのテストを行うことをお勧めします。私たちの会社はI-PEX 82649-100B-02-D互換替代線束ソリューションを提供しており、元の製品の12ピン、40AWG、200mm、マイクロコックスialiなどの主要要件に基づいてカスタム生産を行い、顧客の装置の実際の要件に応じて線材スペック、長さ、ピンアサイン、屏蔽構造および端接方法をマッチングし、開発エンジニアがサンプル検証および量産導入に必要な極細同軸線束ソリューションを提供します。購入担当者は、元の原料番号対応、コネクタのマッチング、線材スペック、性能検証および大量供給能力などの観点から総合評価を行うことができます。

第四、研究開発と購買のための代替価値：ただ「サイズ互換」ではなく、性能が一致するように

CABLINE®-CAクラスのインターフェースを用いるラップトップ、ディスプレイデバイス、産業用カメラ、機械ビジョン、AIビジュアルデバイス、ロボットなど高速電子機器において、極細同軸ケーブルの真の代替品は外観サイズを単にコピーするだけでなく、機械的な互換性、電気的互換性、高速伝送、大量生産の間でバランスを取る必要があります。I-PEX 82649-100B-02-Dを例に取ると、12ピン、40AWG、200mm、1-N構造が重要な選定識別特徴を構成しており、20634-112T-02は線材端子接続器の重要な対応モデルです。これに基づき、線材の抵抗、シールドの連続性、接続の一致性、製造公差を合理的に制御することで、高速信号伝送が安定性に対する要求をより良く満たすことができます。開発エンジニアにとっては、サンプル段階で機械的な組み立てと高速SIの確認に重点を置くことをお勧めします。購入担当者にとっては、料号の対応関係、接続器及び線材の一貫性、供給元の生産能力、品質管理、継続的な供給能力を同時に注目することをお勧めします。当社は極細同軸ケーブルの生産製造に専念しており、I-PEX 82649-100B-02-Dの互換代替及びカスタマイズされたケーブルソリューションを提供し、クライアントが機器接続と高速伝送の需求を満たしつつ、より柔軟なサプライチェーンの選択を得られるように支援します。

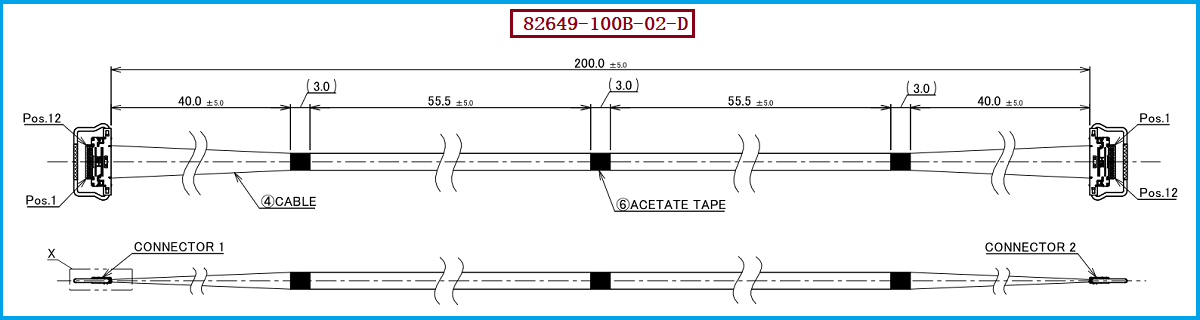

I-PEX 82649-100B-02-D はCABLINE®-CAシリーズの12ピン、40AWG、200mm、1-N極細同軸線束で、20634-112T-02の端子接続器モデルと対応しています。接続器は36AWG、38AWG、40AWG、42AWGおよび44AWGの線材に適しています。このような高速極細同軸線束の場合、ピン数、長さ、形状の他に、インピーダンス制御、シールド性能、信号損耗、干渉および接続器端子接続の質が非常に重要です。したがって、国産化、代替または二次選定を行う際には、元の製品の機械構造および電気性能を基にシステム的な検証を行うことが重要です。専門的な線材選定、接続器マッチングおよび製造プロセスの制御を通じて、我々の会社はお客様にI-PEX 82649-100B-02-D互換の代替線束ソリューションを提供し、開発検証、サンプルテストおよび大量生産などの異なる段階のアプリケーションニーズを満たすことができます。

わたしは【7A電子網】，高速極細同軸線束の構造最適化と信号一貫性評価サービスおよび製品解決策を需要に応じて提供いたします。詳細については、以下の尹経理にご連絡ください：18013280527（ライン同号）。
