I-PEX 82860-100B-02-D 12P高速信号伝送極細同軸線束代用品

一、高速機器向けの小型化極細同軸線束構成策

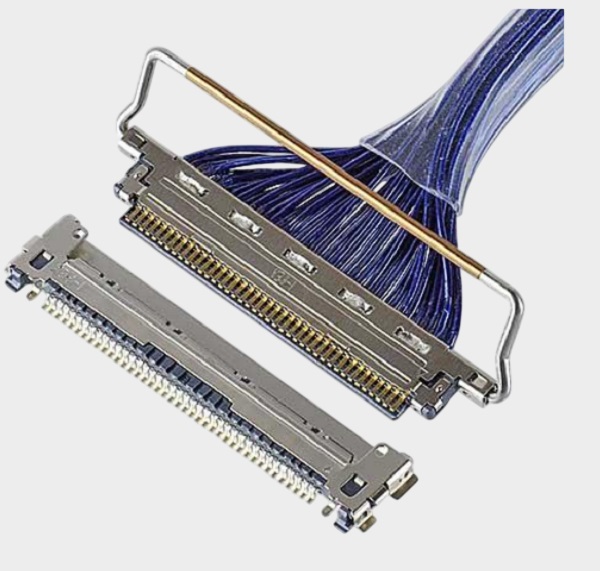

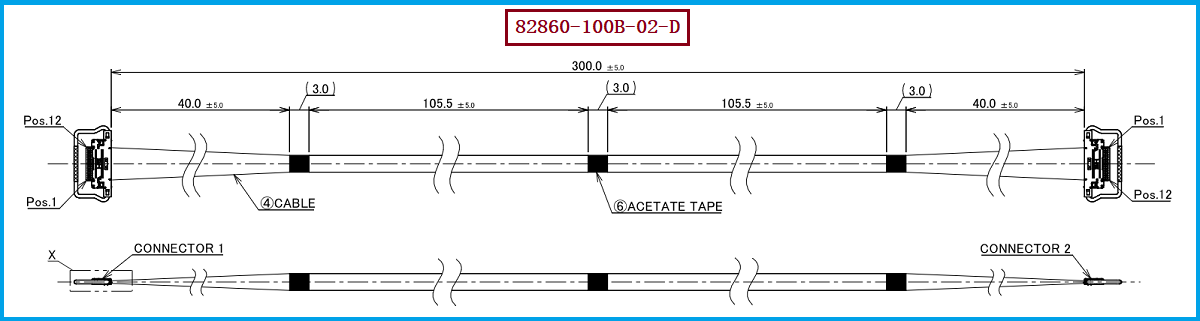

ラップトップ、AI視覚デバイス、産業用カメラ、AR/VRデバイス、高性能電子機器が高速化、軽量化、高密度化の方向へ進むにつれて、デバイス内部の信号接続は線束の寸法、柔軟性、屏蔽性能、高速信号の完全性に対してより高い要求を提出しています。I-PEX CABLINE®-CAシリーズは0.4mmのコンタクト間隔、水平対向構造、機械ロック、屏蔽、多点接地設計を備えており、高速デジタル信号接続に使用できます。本稿では特に紹介するI-PEX 82860-100B-02-Dは、12ピンマイクロコックスイアル極細同軸線束で、40AWG極細同軸線材を使用し、標準長さ300mm、1-Nピンアサインメントとなっており、線材端接続器のモデルは20634-112T-02です。エンジニアにとって、このような製品の価値は「線径が細く、占有スペースが小さい」だけでなく、限られたスペースで安定した高速な信号伝送を実現することにあります。購入担当者にとっては、さらに接続器のマッチング、線材のスペック、長さ、線序、供給安定性などの要素に注目する必要があります。

二、極細同軸線束在高速差分信号における応用：ただ「通るかどうか」を見るだけではだめです

USB4、DisplayPort、eDP、MIPIなどの高速インターフェースの応用において、信号速度が向上した後、ケーブルは単なる「導電接続部品」ではなく、高速信号リンクの重要な構成部分となりました。極細の同軸ケーブルは中心導体、絶縁層、シールド層などの構造を通じて制御された信号伝送環境を実現し、高速差分信号にとって、插入損失、反射損失、インピーダンスの一致、串扰、およびシールド性能が最終の信号完全性に影響を与えます。I-PEX CABLINE®-CAシリーズを例に取ると、その製品情報は最高32 Gbps/Lane PAM4をサポートし、USB4、Thunderbolt、DisplayPort、eDP、MIPIなどの高速アプリケーションに対応しています。したがって、極細の同軸ケーブルが高速差分信号に使用できるかどうかを評価する際には、エンジニアはコネクタの外観、ケーブルの長さ、または「どれだけのGbpsをサポートするか」といった宣伝パラメータに基づいて判断するだけでなく、具体的なリンクテスト結果を組み合わせて確認することが重要です。特にI-PEX 82860-100B-02-Dのような12ピン、40AWG、300mmの極細同軸ケーブルの場合、代替設計では信号リンク全体のインピーダンス制御、插入損失曲線、反射損失の表現、および串扰レベルに特に注意を払い、ケーブルが実際の高速動作状態で良い信号完全性を維持するようにします。

三、エンジニアと購入担当者の関心する互換性：コネクタ、40AWGおよび配線構造は同時に確認する必要があります

原厂線束を交換するプロジェクトにおいて、「12Pin、300mm、40AWG」という条件だけでは製品が互換性を持つことを直接証明することはできません。I-PEX 82860-100B-02-DはCABLINE®-CA 12Pin Micro-Coaxial Harnessプランに対応しており、本プランで使用される線材端子接続器のモデルは20634-112T-02です。したがって、設計選定では、接続器の構造、ピン定義、線序、出線方向、対插関係、組み立て寸法を同時に確認する必要があります。同時に、40AWGの極細同軸線の線材構造、外径、シールド方法、高速電気性能が実際の使用要求を満たすかどうかも確認する必要があります。購買担当者にとって、見積もりとサプライヤーの評価段階で、「接続器モデル+線材AWG+ピン数+線長+ピンアサインメント+端子接続方法+電気試験」を完全なスペックセットとして、単一の材料番号に基づいて比較するのではなく、提案します。当社はI-PEX 82860-100B-02-D互換の代替線束プランを提供しており、クライアントの接続器、線長、線序、およびアプリケーション要求に応じて、極細同軸線束の生産製造を行い、購入コストを削減し、第二の供給元を探す、または国産化を代替する必要があるクライアントに対応する技術的なサポートを提供します。

４、選定型と互換性及び代替案の参照及び提案

もし目標製品がI-PEX 82860-100B-02-Dである場合、まず元の線束が実際に12ピン、40AWG、300mmおよび1-N構造を使用しているか確認することをお勧めします。さらに、PCB端子接続器との実際の組み合わせ関係を確認してください。次に、高速差分信号アプリケーションでは、単に機械的寸法で代替製品が適切かどうかを判断するのではなく、TDR、VNAまたは関連する高速信号完璧性テストを通じて、特性阻抗、インピーダンス損、回波損および串扰などの主要な指標を確認することをお勧めします。特に、インピーダンス損曲線は、異なる周波数での信号エネルギーの減衰状況を直感的に反映し、非常に細い同軸線束の高速伝送能力を判断する重要な参考となります。大量購入プロジェクトでは、公式導入前にサンプルテスト、組み込み確認および信頼性確認を行い、代替線束が元のPCB接続器、機器構造および高速信号ルートと安定して一致するか確認することをお勧めします。I-PEX 82860-100B-02-Dを代替する必要があるお客様に対して、私たちは40AWG極細同軸線材と対応する接続器構造をベースにした互換代替案を提供できます。また、実際のプロジェクト要件に応じて、長さ、線序、端子接続および線束構造の調整を行い、エンジニアの選定確認期間を短縮し、購入担当者により柔軟なサプライチェーン選択を提供します。

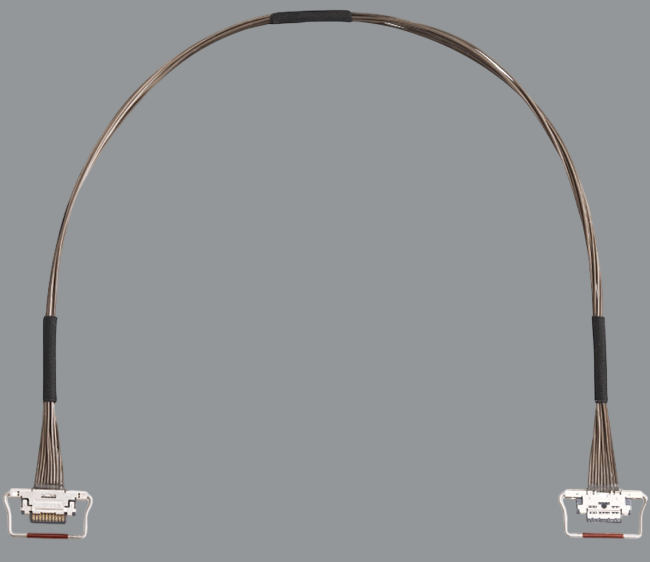

I-PEX 82860-100B-02-Dは、12ピン、40AWG、300mm、1-Nマイクロコアックスiali束であり、対応するラインマテリアル端子接続器モデルは20634-112T-02です。高速差分信号アプリケーションにおいて、その製品の代替は単に外観や寸法のコピーに限られてはなりません。むしろ、コネクタ互換性、40AWGラインマテリアル構造、線序および端接、高周波電気性能、および全体の実用性を総合的に検証する必要があります。当社は極細同軸線束の生産製造および互換代替に専念しており、クライアントの実際のプロジェクトニーズに対応するラインバンドデザインおよび製造プランを提供し、高速信号伝送および機械互換性を確保しつつ、より柔軟な供給選択を実現するお手伝いをします。

私は【7A電子網】，高速インターフェースの極細同軸線束と精密コネクタの互換代替と大量生産サポートに専念しております。プロジェクトに関するお問い合わせは、張經理までお願いいたします。18913228573（ライン同号）。
