I-PEX 82977-100B-01-D 12P高速信号伝送極細同軸線束代替品

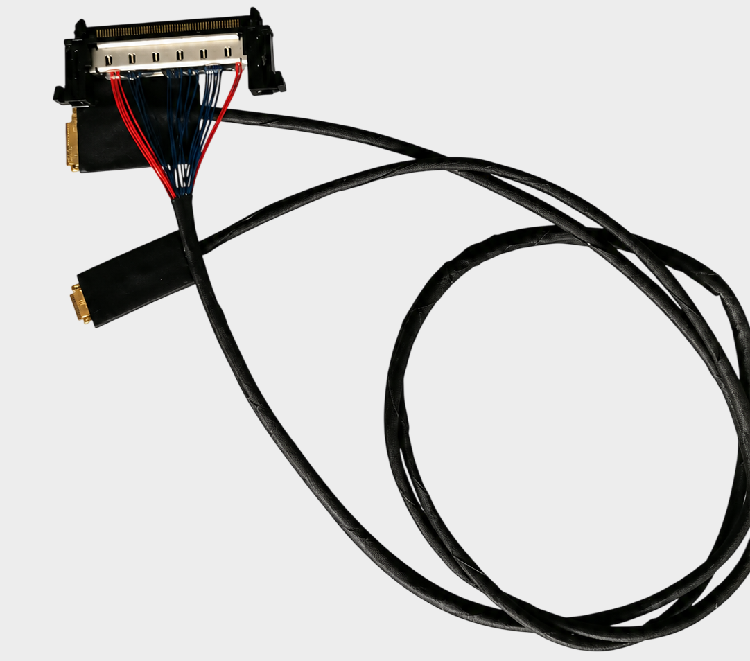

I-PEX 82977-100B-01-D：高密度高速接続向け100mm極細同軸線束

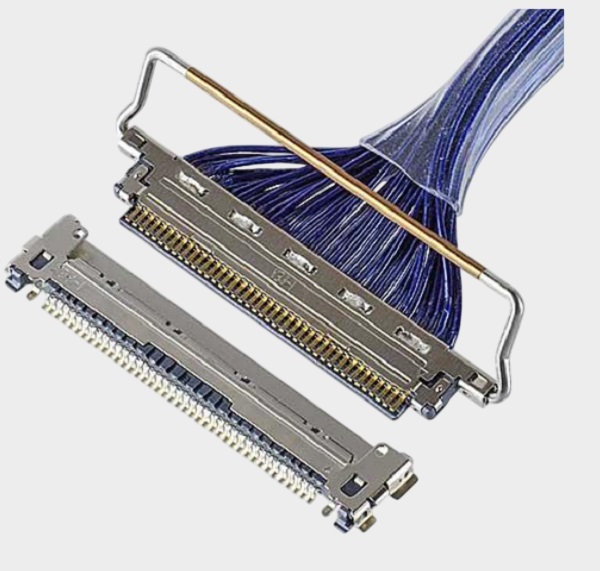

在ノートパソコン、工業用カメラ、高解像度ディスプレイ、AI視覚デバイスおよび他の高速電子機器内部では、接続空間がますます狭くなっており、高速信号伝送は線束の抵抗一致、信号の完全性、および接続信頼性にさらに高い要求をしています。本稿で解説するI-PEX 82977-100B-01-Dは、CABLINE®-CAシリーズの12ピン極細同軸線束で、製品長さは100mm、1-1ピン割り当て構造を用い、両端はCABLINE-CA 12ピン接続スキームを使用しています；その線材はAWG40、50Ω Micro-Coaxial Cable（極細同軸線）を採用し、ライン材端子接続主体モデルは20634-112T-02です。提供されたI-PEX資料によれば、CABLINE-CAは0.4mmコンタクトピッチ、水平対向構造、機械ロック、屏蔽および多点接地設計を採用しており、シリーズ製品は高速信号伝送アプリケーションに対応し、最高32 Gbps/Lane PAM4の参照伝送能力をサポートしています。エンジニアにとって、このような製品のポイントは「12ピン、100mm」という数値的な寸法パラメータだけでなく、コンector、極細同軸線、端部固定工芸および全体の信号リンクのマッチングです；購入担当者にとっては、モデル、ピン数、線径、抵抗、長さ、接続器構造および実際のアプリケーション性能を同時に確認し、外観や単一の寸法に基づく単なる選択を避ける必要があります。

二、100mmは単なる長さの数字ではありません：極細同軸線束の長さの誤差が性能にどれだけ影響するのか？

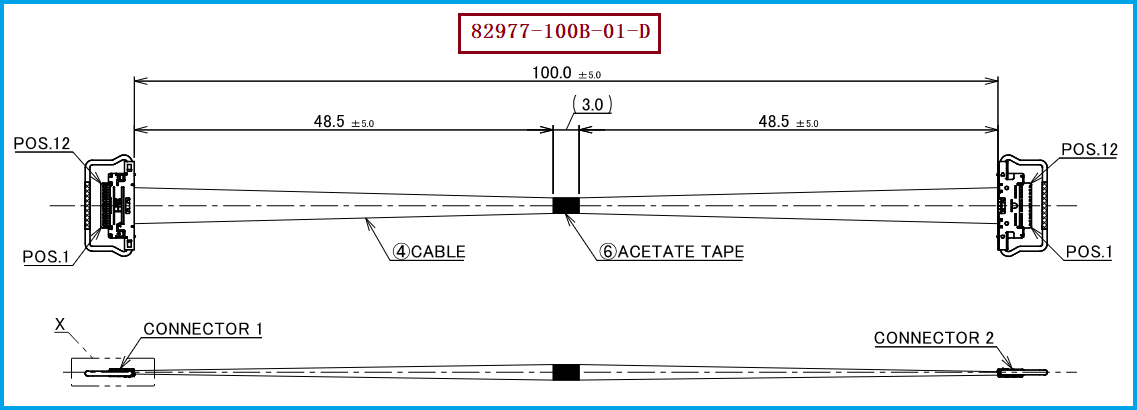

高速極細同軸線束において、長さ自体が信号伝送性能に影響を与える重要な技術的パラメータとなります。82977-100B-01-Dの100mm線束を例に取ると、元のPDF図面に記載された線束長さは100.0±5.0mmであり、図面の許容範囲内で、長さの変化は±5mmに達する可能性があります。通常の低速接続では、このような長さの変化は明らかな問題を引き起こしませんが、高速信号伝送を担当する線束では、長さの変化が信号伝播経路を変更し、插入損失、伝播遅延、位相差およびシステム全体のSignal Integrity（信号完整性）に影響を与えます；特に多チャンネル高速システムでは、異なるチャンネルの実際の長さに大きな差がある場合、チャンネル間のタイムシンクロナイズメントにさらに影響を与える可能性があります。長さの誤差が小さい方が必ずしも性能が良いとは限らず、長さの公差に基づいて具体的なdB性能変化を直接導き出すこともできません。実際の影響は、AWG40極細同軸線の自己吸収特性、構造設計、コンネクタ、周波数、伝送プロトコルおよびPCBなどの要因にも依存します。したがって、エンジニアが代替線束の検証を行う際には、「導通」や「長さ」だけを測定するのではなく、実際の作業周波数に注目して插入損失、反射損失、インピーダンスおよび高速信号のSignal Integrityに焦点を当てるべきです。購入担当者にとっては、代替サプライヤーの技術確認プロジェクトに「100mmの長さおよび公差の制御」を含めることを推奨します。これは、100mmの名義長さを確認するだけではなく、代替サプライヤーを確認するためです。これが高品质の極細同軸線束の製造が、裁断長さ、端接位置、線排列、コンネクタの組み立ておよび最終製品の寸法を同時に制御する必要がある理由です。

三、エンジニアと購入担当者の代替選択：ただ「装える」だけでなく、「安定して伝える」ことも必要です

もしI-PEX 82977-100B-01-Dの互換代替案を探す目標なら、まずはコネクタの機械インターフェースが一致しているか確認することをお勧めします。CABLINE-CAシリーズ、12ピン、0.4mmピッチ、水平挿入方向、コネクタの形状及びロック構造を含みます。次に、線材が元の方案と一致するAWG40マイクロ同軸ケーブルおよび50Ω特性抵抗を使用しているか確認し、両端のピンアサインが1-1で対応しているかも確認してください。最後に、100mmの長さ、線束の形状、端部のボンディングおよび実際の高速伝送性能を検証してください。元の資料によると、CABLINE-CAシリーズはAWG36、AWG38、AWG40、AWG42およびAWG44のさまざまなマイクロ同軸ケーブル仕様をサポートしており、今回の82977-100B-01-DはAWG40方案に対応しています。したがって、「同じ極細同軸線で直接交換できる」と簡単に考えることはできません。線径、抵抗、コネクタおよび高速性能は全体として一致させる必要があります。購入担当者にとっては、「型番—コネクタ—ピン数—AWG—抵抗—長さ—加工技術—性能検査」の完全な確認ロジックを構築することが適しています。サンプル段階で寸法および組み立てを検証し、量産段階で一貫性をさらに確認してください。当社では以下を提供できます：I-PEX 82977-100B-01-D互換代替極細同軸線束方案、顧客のデバイス構造および高速信号の要求に応じて、12ピン、AWG40、50Ω、100mmなどの主要仕様を一致させる設計および製造を行い、元のモデルの代替、第二サプライヤー導入またはカスタマイズライン束開発が必要な顧客に対して対応する極細同軸線束ソリューションを提供します。

四、選型と互換性および代替案の参考及び提案：単一パラメータ比較の代わりに完全なリンクを確認すること

I-PEX 82977-100B-01-Dの代替選型として、20634-112T-02コネクタ本体、12ピン構造、AWG40極細同軸線、50Ωインピーダンス、100mm長さ、1-1ピンアサインメントおよび端部アセンブリ構造を基礎の互換条件として提案します。さらに、終端機器の実際の高速信号要求に基づいてサンプル検証を行います。特に高速ディスプレイ、工業用カメラ、AI視覚その他の高帯域幅機器では、代替ケーブルは機械的な寸法と電気的な導通だけでなく、異なる長さや異なるケーブル構造がインピーダンス損、回波損、串扰、時序一致性に与える影響に注目する必要があります。もし元のシステムが信号完全性に対する要求が高い場合は、代替製品を導入する前に実際のシステム環境での高速テストを行い、サンプルから小ロット、量産までの製品一貫性を検証することをお勧めします。購入側としては、まずは供給元に完全なスペック確認資料およびサンプルを提供し、その後終端機器と組み合わせて互換性テストを行うことで、「寸法は似ているが性能が異なる」というリスクを低減することができます。

I-PEX 82977-100B-01-Dの核心は単なる100mmの線束ではなく、12ピンCABLINE-CAコネクタ、AWG40/50Ωの極細同軸線、正確な長さの制御、そして高速信号性能が一体となった完全な接続ソリューションです。もしあなたの製品がそのモデルを使用しているか、または同規格、互換型の第二サプライヤーのソリューションを探している場合は、当社はI-PEX 82977-100B-01-D互換の極細同軸線束ソリューションを提供し、コネクタのマッチング、線材の規格から長さ及び製品加工までを特定の生産製造を行い、エンジニアと購買担当者に代替選択モデルとサプライチェーンの導入の難易度を低減するお手伝いをします。

わたしは【7A電子網】，当社は充実した極細同軸線束製造体制と技術チームを有しており、様々な同軸線束のカスタマイズと代替を満たすことができます；お問い合わせは：張經理へお願いします18913228573（ライン同号）。
