I-PEX 82670-100B-01-D 30Pハイブリッド信号伝送極細同軸線束の代替品

I-PEX 82670-100B-01-D：高密度高速信号接続用の極細同軸線束

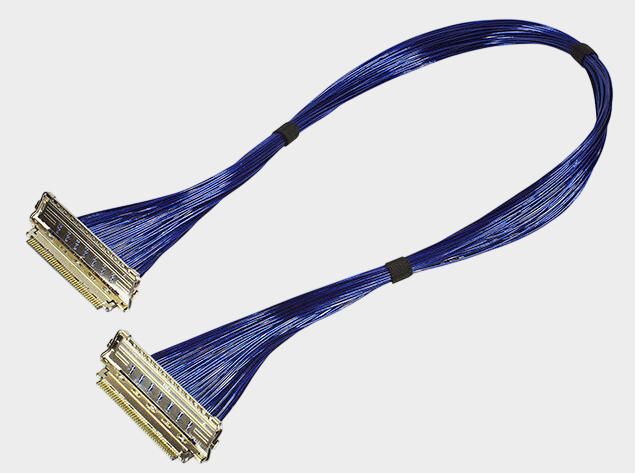

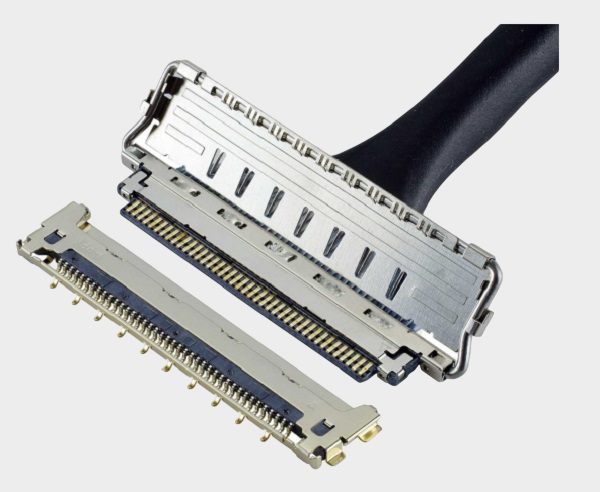

在ラップトップ、タブレット、高解像度ディスプレイおよび他の小型化電子機器の内部では、接続スペースがますます限られており、高速ディスプレイと高速データ伝送は信号の完全性に対する要求が高くなっています。このようなアプリケーション環境では、小型化、高密度および優れた信号遮蔽特性を持つ極細同軸線束が、機器内部の高速信号接続の重要なソリューションとなっています。本稿で取り扱う製品はI-PEX 82670-100B-01-Dで、CABLINE-CA II 30Pin 双端極細同軸線束ソリューションに属し、40AWG Micro-Coaxial Cableを使用し、線束長が300mmで、両端接続器の1-1構造に属します。この線束に対応する線材端接続器コンポーネントには20680-030T-01 Plug Housingが含まれています。I-PEX CABLINE-CA IIシリーズは0.4mmピッチ、水平挿拔、機械ロックおよびZenShield® 全遮蔽構造を採用しており、公式資料には20、30、40、50Pinなど様々なスペックが記載されており、AWG36～AWG44などの異なるMicro-Coaxial Cableソリューションをサポートしています。エンジニアにとって、このような製品の価値は「線が細い」という点だけでなく、限られたスペースで高密度、多チャンネルの信頼性のある高速信号接続を実現することにあります。購入担当者にとっては、具体的な材料番号、ピン数、線径、長さ、接続器構造および代替製品の組み立て互換性にさらに注目が必要です。

二、極細同軸線束でHD信号を伝送できるかどうか？鍵は「線が細い」だけではない。

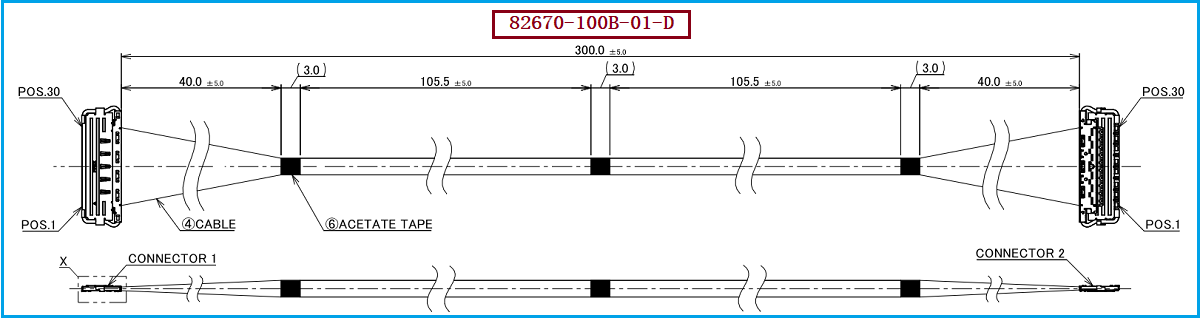

多くのエンジニアが極細同軸線束を選ぶ際に懸念する実際の問題は、**極細同軸線束でHD信号を伝送できるかどうかです**。答えはできるですが、HDおよび高速信号の伝送効果を決定するのは「線材が細い方が良い」ということではなく、全体の線束システムの電気と構造設計が一致しているかどうかです。例えば、82670-100B-01-Dは40AWG Micro-Coaxial Cableを使用しており、図面資料では50Ωの極細同軸線に対応しており、高速信号の伝送には独立した同軸構造が採用されています；また、コネクタ端の屏蔽、接地、端接技術、および線束の加工品質も最終的な信号完全性に影響を与えます。CABLINE-CA IIコネクタは高速データ伝送アプリケーションとして公式に定位されており、最高32Gbps/laneのシリーズアプリケーション能力をサポートしていますが、この指標はコネクタプラットフォームの高速アプリケーション能力に属しており、具体的な線束が実際に達成できる伝送性能は、具体的な線材、長さ、端接技術、および実際のSIテスト結果を確認することで決定され、コネクタまたは線材モデルに直接同一視することはできません。したがって、HDディスプレイ、高速データ、eDP、およびその他の高速インターフェースアプリケーションにおいて、エンジニアの選択は、インピーダンス制御、屏蔽構造、信号完全性、コネクタの適合性、および製造一貫性に特に注目すべきであり、40AWG + 50Ω Micro-Coaxialのソリューションは、小型化と高速信号コネクションの需要の間でバランスを取る典型的な設計アプローチです。

三、選型および互換性および代替案の参考および提案

需要I-PEX 82670-100B-01-D代案のエンジニアや購買担当者は、「30Pin極細同軸線束」のみで単純に交換しないことを推奨します。原製品の完全な構造を基に互換性を判断する必要があります。これには、30Pinの数、40AWGの線材、300mmの長さ、1-1の両端構造、線端コネクタおよび対応する機械的な組み立て寸法と線序関係が含まれます。I-PEXの公式情報によると、CABLINE-CA IIの30Pin 1-1標準線束には、82668-100B-01-D（100mm）、82669-100B-01-D（200mm）および82670-100B-01-D（300mm）が含まれています。したがって、長さの変更を行う際には、実際のアプリケーションに必要な線束仕様を同時に確認することが重要です。原料番号のみを変更して、元の原料を引き続き使用することはできません。国産化、サプライチェーンの最適化または第二の供給元を探す必要があるお客様に対して、当社は以下を提供できます：82670-100B-01-D互換代案、原製品の30Pin、40AWG極細同軸線材、両端接続構造および対応する接続器方案を中心に製品開発と製造を行い、エンジニアに互換性設計の参考を提供し、購買担当者に国産代替、サプライヤー候補および大量注文の方案を提供します。実際のプロジェクトでは、コネクタの組み合わせ、PCBのスペース、線束の曲げ半径、長さの公差または高速信号の性能などの要求がある場合、お客様の実際のアプリケーション条件に応じて特定の確認を行い、代替製品導入プロセスにおけるリスクを低減します。

第4節 総括：高速機器向けに極細同軸線束の代替選択として、工学の互換性に基づく

I-PEX 82670-100B-01-D は典型的 30Pin、40AWG、300mm、1-1 双端 Micro-Coaxial 細同軸線束で、高密度の細同軸構造を利用して、電子機器内部のスペース制約条件下的高速信号接続の需要を満たす応用価値があります。その対応する線端子コンポーネントには 20680-030T-01 があり、CABLINE-CA II プラットフォームは 0.4mm ピッチ、水平挿拔、機械ロックおよび完全屏蔽構造を備えており、高速、小型化接続アプリケーションに対応する接続器の基盤を提供します。I-PEX 線束の国産代替、サプライチェーンの最適化または第二サプライヤーの開発を行っている顧客にとって、本当に注目すべきは、線材仕様、インピーダンス、ピン位置、接続器のマッチング、機械的寸法、端子接続技術および大量生産の一致する互換性の総合的適合性であって、単なる同じ材料番号を追求することではありません。私たちは極細同軸線束の生産製造に専念しており、I-PEX 82670-100B-01-D 兼容の代替線束の提案を行い、エンジニアが製品選定と代替確認を行う支援を行い、購入担当者により柔軟なサプライチェーンの選択を提供します。

わたしは【7A電子網】，長期深耕高速伝送極細同軸線束と精密接続器の生産開発、安定で信頼性の高い代替案を提供できます。詳細については、以下の张经理へお問い合わせください：18913228573（ラインも同じです）。
