40Pin 40AWG極細同軸線束、高密度高速接続ニーズ対応

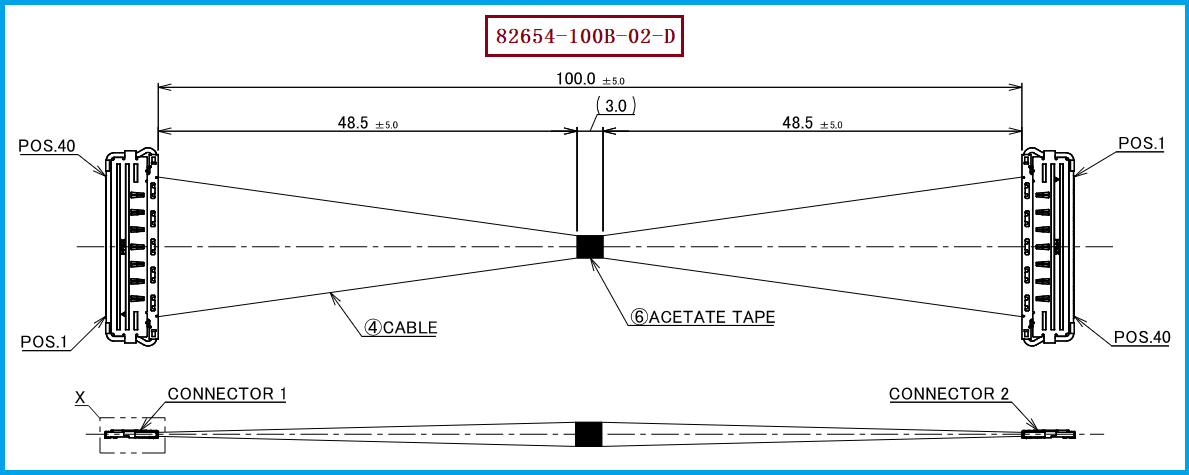

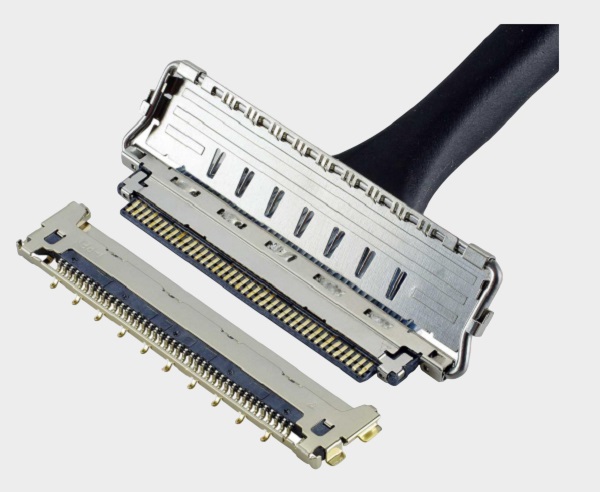

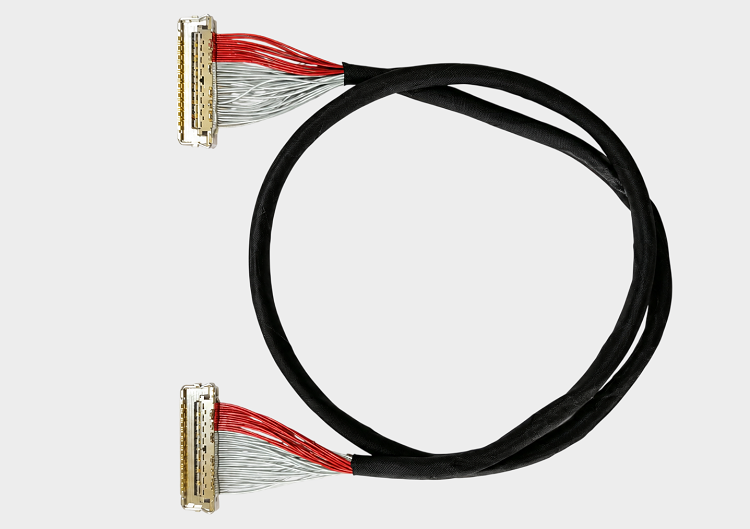

コンピュータパソコン、タブレット、高解像度ディスプレイ機器、軽量型電子端末、高速データデバイスなどが次々と小型化の方向へ進む中、機器内部にケーブルが収められる空間はますます限られていますが、表示とデータ伝送の帯域幅は続いて向上しています。このような状況において、極細の同軸ケーブルは小さな線材サイズ、高密度な配線能力、そして同軸構造による信号伝送の利点を持ち、高速デバイス内部接続の重要な解決策となっています。今回紹介する主な製品はI-PEX 82654-100B-02-Dで、I-PEX CABLINE-CA II 40Pin ハーネス方案に対応し、40Pin マイクロ・コアキアルケーブル、40AWG 線材、100mm 長さおよび1-N 構造を採用しています。I-PEXの公式資料では、このモデルの上記の製品スペックが明確に記載されており、CABLINE-CA IIシリーズは0.4mmピッチ、水平挿入・抜き構造、機械ロック、ZenShield®全屏蔽設計を備え、高データレート伝送アプリケーションに特化しています。エンジニアにとっては、この製品のポイントは40Pinの高密度接続と40AWGの極細同軸ケーブルを用いて、限られた空間で多チャンネル高速信号接続を達成することです。購入担当者にとっては、82654-100B-02-D、40Pin、40AWG、100mm、1-Nなどの明確なスペックを基に製品認識、サプライヤーエvaluation、互換代替案の導入が可能です。
二、極細同軸線はどうして8K画像伝送をサポートするか？核心はシグナルの完全性にあります
極細同軸線はどうして8K画像の伝送をサポートするのでしょうか。これはエンジニアが高速表示線束の選定を行う際に非常に注目する問題です。8K画像はより高いデータスループットが必要であり、信号速度が不断提高するにつれて、伝送路はインピーダンス連続性、インサーション損失、反射損失、串扰、屏蔽性能、およびコネクタ端接品質に対してより敏感になります。極細同軸線は同軸伝送構造を用い、非常に限られた線径条件下で比較的安定した信号伝送環境を形成することができます；また、CABLINE-CA IIコネクタはZenShield®全屏蔽構造を用い、多点接地設計によりEMCの設計能力を強化しています。I-PEXの公式資料では、CABLINE-CA IIを高速データ伝送に適したコネクタシリーズとして位置付け、32Gbps/laneの高速伝送能力を示しています。したがって、8K表示、高解像度ビデオ、および他の高速データアプリケーションにおいて、極細同軸線は単に「線径が細い」として高速伝送を実現するのではなく、線材構造、インピーダンス設計、屏蔽方法、コネクタ構造、および端接工芸が高速信号路を共同で完成させることによって高速伝送を実現します。特に、特定の8Kインターフェースおよび実際のデバイス要求を満たすかどうかは、実際のインターフェースプロトコル、伝送距離、線材電気的パラメータ、および最終的なSIテスト結果に基づいて確認する必要があり、単に「40AWG」というパラメータだけで最終の8K性能を判断することはできません。
三、選型および互換性と代替案の参考及び提案
I-PEX 82654-100B-02-D互換製品を探しているエンジニアや購入担当者にとって、選定時にはまず製品の主要スペックセットを锁定することをお勧めします。即ち40ピン＋40AWGマイクロ同軸ケーブル＋100mm＋1-N構造、同時に線材端に使用されているコネクタ及びその配合構造を確認してください。I-PEX公式CABLINE-CA II資料によれば、40ピンシリーズの1-Nハーサーには200mmの81462-100B-02-Dおよび300mmの82655-100B-02-Dも含まれますが、40ピン、100mmの1-1構造は82671-100B-01-Dに対応しています。これらの製品はすべてCABLINE-CA II、40ピンおよび40AWG体系に属していますが、長さや接続構造が異なるため、単に同様の製品と見なすことはできません。したがって、国産交換または第二サプライヤー導入プロセスでは、ピン数、AWG規格、ケーブル長さ、1-Nまたは1-1構造、コネクタの組み合わせ、線序、機械的な寸法および高速信号性能を重点的に確認してください。代替案を探しているお客様には、私たちは以下を提供できます：I-PEX 82654-100B-02-D互換代替ケーブル構成、同モデルの40ピン、40AWG、100mmおよびそれに対応するコネクタの組み立て要件を取り囲んで極細同軸ケーブルの製造および互換開発を行い、エンジニアに対して製品確認と技術サポートを提供し、購入担当者には国産交換、サプライヤー選定および大量購入案を提供します。実際の代替プロジェクトについては、お客様の設備のコネクタ、設置スペースおよび高速信号要求に基づいて最終確認を行うことをお勧めします。
四、高速表示と小型化機器向け、設計および調達のための代替選択を提供します
実際の応用の観点から見ると、I-PEX 82654-100B-02-Dが表す40Pin、40AWG、100mmの極細同軸線束構成は、電子機器内部接続がさらに細い線径、高い密度、高いデータレート、そして小さな設置スペースに進化する傾向を示しています。エンジニアにとっては、線束の選定はピン数や線径に留まらず、抵抗、シールド、コンectorのマッチング、端接技術、曲げ、設置スペースなどを総合的に考慮する必要があります。高速応用では、実際のテストを通じて信号の完全性を確認する必要があります。購入担当者にとっては、具体的な材料番号の対応関係、規格の一致性、供給能力、代替可能性、大量出荷の安定性などに特に注目する必要があります。当社は極細同軸線束の生産製造に専念しており、I-PEX 82654-100B-02-Dに対して互換的な代替線束構成を提供し、クライアントの具体的なプロジェクト要求に応じて規格確認、サンプル開発及び製品製造を行うことができます。8Kディスプレイ、高解像度画像伝送、その他の高速データ接続応用においては、実際の機器の需要に基づいて、線材、コンector及び全体の線束を総合的に検証することを推奨します。これにより、機械的な互換性を満たしつつ、高速信号伝送の安定性をよりよく保証できます。
I-PEX 82654-100B-02-Dは、40ピン、40AWGマイクロ同軸、100mm、1-N構造のCABLINE-CA II極細同軸線束製品です。その核心的な利点は、極細同軸線材と高密度接続器構造を通じて、限られたデバイススペース内で多チャンネル信号接続を実現し、高速データ伝送アプリケーションに対応していることです。8K画像伝送においては、システムのパフォーマンスを決定するのは単なる線材の太さではなく、インピーダンス制御、信号完全性、屏蔽性能、接続器設計、端接技術、そして全体の伝送経路の総合的なパフォーマンスです。I-PEXライン束の国産代替、第二サプライヤーの開発、またはサプライチェーンの最適化を進めているお客様に対して、当社はI-PEX 82654-100B-02-D互換の代替ライン束プランを提供し、エンジニアや購入担当者に極細同軸線束製品の選定、検証、供給プランのサポートを提供します。
私は【7A電子網】，極細同軸線束および関連端子、ボード接続器の専門的なカスタム製作を行っております。技術評価やプロジェクトコラボレーションが必要であれば、以下の张経理までご連絡ください：18913228573（ライン同号）。
