I-PEX 82893-100B-02-D 26P高速信号伝送極細同軸線束の代替品

一、軽量化電子機器への高速接続のニーズに対応し、極細同軸線束が鍵となる接続方法となります

ラップトップ、タブレット、スマートウォッチ、VR/ARデバイス、高性能カメラモジュールが次々と軽量化、小型化の方向へ進む中、デバイス内部のスペースはますます狭くなっており、伝統的なケーブル方案は**スペース占有、信号伝送、柔軟な曲げ性、EMIノイズ抵抗性能**など多様なニーズを同時に満たすことが難しくなってきました。このような状況下で、極細同軸ケーブルハーネス（Micro Coaxial Cable Harness）はその小さな外径、高い遮蔽性能、高速な信号伝送能力、優れた柔軟性を持ち、高密度電子機器内部接続の重要な解決策として次第に注目されています。

極細同軸線は中心導体、絶縁層、屏蔽層、外被構造を高度にミクロニングして設計されており、限られた空間内で安定したデータ伝送能力を実現しています。従来のFFC/FPCなどの接続方法に比べて、極細同軸線束はより高い周波数の信号伝送をサポートするだけでなく、優れた抗電磁干渉能力も持ち合わせています。特に表示モジュール、カメラモジュール、高速データインターフェース、また曲がりくねった軸や狭い空間を通過する必要がある電子機器の内部接続に適しています。

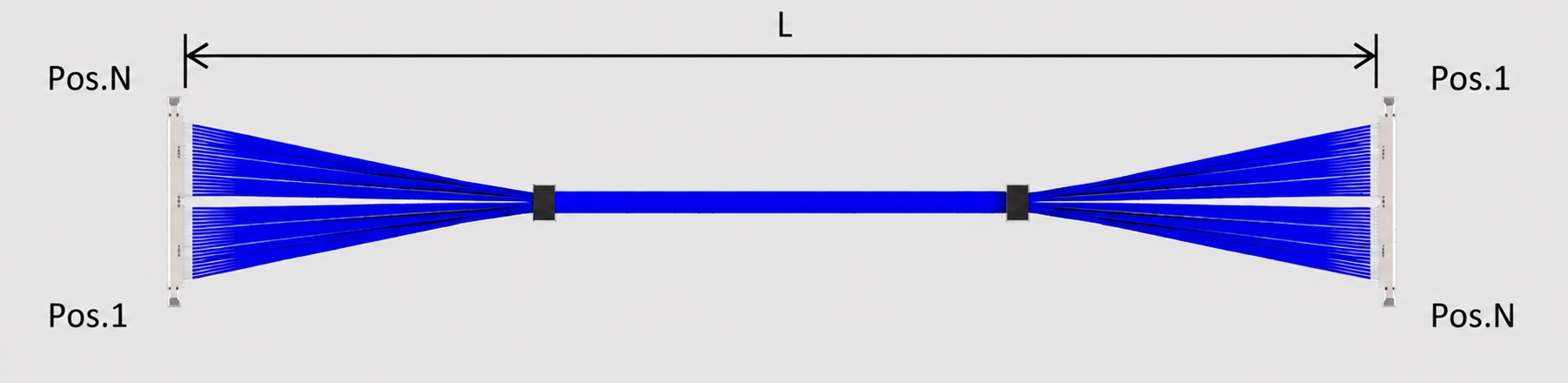

I-PEX CABLINE®-UA IIシリーズのソリューションを例に、0.3mmピッチの極細间距接続構造を採用し、26ピン、32ピン、40ピン、50ピン仕様をサポートし、AWG42、AWG44、AWG46マイクロコア同軸線の極細アプリケーションをサポートしています。その中で26ピン仕様は小型化プラグ構造でコンパクトなレイアウトを実現し、薄型軽量電子機器の内部空間設計要件を満たします。

II-PEX 82893-100B-02-D極細同軸線束製品紹介および技術特徴

I-PEX CABLINE-UA IIシリーズの極細同軸線束ソリューションに対して、私社では対応する互換代替製造案をご提供いたします。今回紹介する製品モデルは：

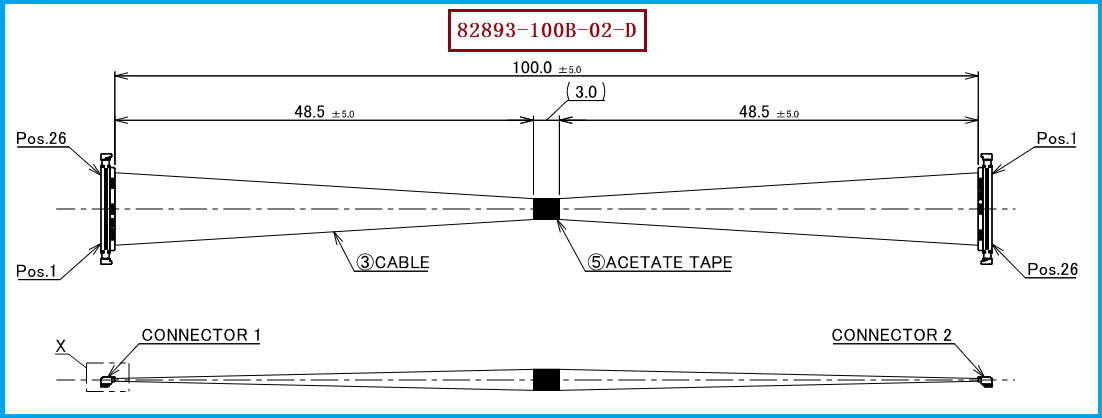

極細同軸線束製品料号/型番：I-PEX 82893-100B-02-D

このモデルはCABLINE-UA IIシリーズ26ピンマイクロ同軸ハブシェルスキームに属しており、標準仕様は以下の通りです：

マイクロ同軸ケーブル

• AWG規格：44AWG

• ピン数：26PIN

・コネクタピッチ間隔：0.3MM

•　ケーブル端子モデル：

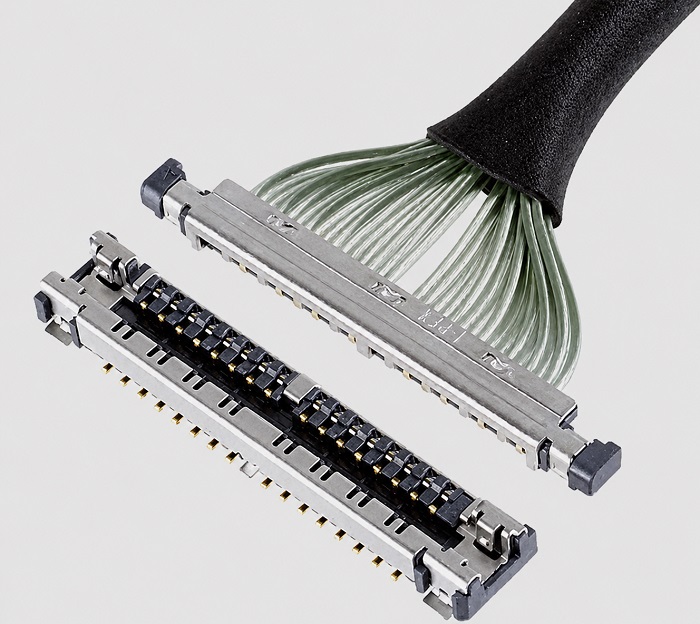

その中で、20497-026T-30はCABLINE-UA IIシリーズ26ピンプラグハウジング部品で、極細の同軸線束と組み合わせて端接・組立を行い、高速信号の安定した接続を実現します。このシリーズのコンectorは0.3mmの超細間隔設計を採用しており、低高度・小寸法の特徴を持っており、スペースに制限された機器内の接続に適しています。[I-PEX 82893-100B-02-D標準線束プランは44AWGマイクロコアックス線材を使用し、長さは100mmで、典型的な高速・小型化接続アプリケーション方案に属します。このタイプの線束は、ノートパソコンのディスプレイ接続、カメラモジュール、高速画像機器、その他高密度信号伝送が必要な電子機器に適用できます。

第3章 极細同軸線はどのようにして電子機器の軽量化ニーズを満たすのか？設計上の利点の解析

電子機器の構造エンジニアにとって、軽量化設計の最大の挑戦の1つは、ますます小さくなる内部空間で高速信号の接続をどのように実現するかです。極細同軸線束は、このニーズに応じて発展した高密度接続技術です。

まず、極細の同軸線は非常に小さい外径サイズを持ち、機器内のケーブルスペースを効果的に減らすことができます。例えば、CABLINE-UA IIシリーズのプランでは、非常に細いMicro Coax線材を採用することで、ケーブルが狭いスペースのレイアウトに適応し、回転軸領域の穿線設計をサポートし、折りたたみ式デバイス、超薄型ノートパソコンなどに構造設計の自由度を大きく提供します。公式資料によると、約0.29mmの外径の同軸線で作成された26Pin CABLINE-UA IIケーブルは、Φ2.65mmの内径スペースを通じて、回転軸構造内の配線を実現します。

次に、極細同軸線は同軸屏蔽構造を採用しており、各信号線が独立した屏蔽能力を持ちます。これにより、高速信号伝送過程で生じる干渉や電磁干渉を効果的に低減できます。現在の高速表示インターフェース、カメラデータ伝送、高速画像アプリケーションにおいて、この構造は信号の完全性を向上させ、空間圧縮による信号品質の低下を減少させます。

これに加えて、極細同軸線束は優れた柔軟性を持ち、設備内部の複雑な走线路径に対応できます。伝統的な剛性接続方式に比べて、Micro Coax線束は軸の動き、折り畳み構造、および動的曲げ環境での信頼性の高い接続をより容易に満たすことができます。

したがって、軽量化、高性能、高信頼性を求める電子機器メーカーにとって、極細同軸線束は製品構造革新を実現する重要な接続技術となっています。

第4章 選型と互換性および代替案の参考及び提案

極細同軸線束の選定を行う際、エンジニアと購買担当者は通常、接続器プラットフォーム、ピン数、マイクロコア線の仕様、線束長さ、抵抗要件、両端の接続構造などの重要なパラメータを重点的に確認する必要があります。

I-PEX CABLINE-UA IIシリーズに関して、我々の会社は以下のマッチング条件を開発过程中に特に注目していただくことをお勧めします：

まず、コネクタのスペックが一致する。

原案はCABLINE-UA IIシリーズ26ピン接続構造を採用しており、対応する線材端接続器の型番は20497-026T-30です。

接続器ピンの数を一定に保ち、0.3MMピッチの仕様を満たすことを確保する必要があります。

第二、線材規格マッチング。

I-PEX 82893-100B-02-Dを使用：44AWGマイクロコアックス極細同軸線

コアトランスミッションメディアとして。代替案は、顧客の高速信号要求に応じて、線径、インピーダンス、損衰性能、およびシールド性能をマッチング設計する必要があります。

第三、構造寸法の一致。

包括：配線長さ100mm、出線方向、端部成型方法、粘着テープの固定方法および組み立てスペースの寸法など、終端製品の構造に応じて確認が必要です。

第四、高速信号性能検証。

表示、カメラ、高速データ伝送アプリケーションでは、インピーダンス損失、フィードバック損失、クロストーク、差動インピーダンスなどの信号統一度の指標を重点的に評価する必要があります。

電子機器が絶えず軽量化、高性能化の方向へ進む中、極細同軸線束が表示、カメラ、高速データ伝送モジュールの重要な基本部品として不可欠となっています。I-PEX 82893-100B-02-DはCABLINE-UA IIシリーズの26ピン、44AWGマイクロコアックスプランであり、0.3MMピッチの接続構造、小型化設計、高速信号伝送能力を備え、現在の高密度電子接続の進化方向を代表しています。

わたしは【7A電子網】，高速極細同軸線束及コネクタの開発と代替案に専念しております。ご選定や確認、また製品の需要がございましたら、以下の张經理にご連絡ください。18913228573（ライン同号）。
