I-PEX 82068-100B-02-D 26P高速信号伝送極細同軸線束の代替品

一、高速、小型化デバイス向けの極細同軸線束ソリューション

ラップトップ、スマートディスプレイ、VR/ARデバイス、産業用カメラデバイス、精密電子端末が次々と軽量化、高速化の方向へ進むにつれて、機器内部の信号接続コンポーネントに対する要求が高まっています。従来のFPC線材は、一部の高速、高信頼性、複雑な配線の応用において、信号完全性、干渉抵抗能力、機械信頼性の面で課題を抱えています。極細同軸線束は優れた高速伝送性能、柔軟性、優れたEMI抵抗能力を持ち合わせており、ますます多くの精密電子機器内部接続の重要な解決策となっています。

本文紹介する製品は、I-PEX 82068-100B-02-D互換の極細同軸ケーブルハーネス代替案で、I-PEX CABLINE®-UA IIシリーズ26ピンマイクロコアキアルイナーに対応しています。元の製品は、CABLINE-UA IIシリーズの極細同軸接続構造を用いており、0.3mmピッチ、小型化プラグデザイン、高速信号伝送能力を備えています。空間が限られており、信号の安定性が高い必要がある電子機器の内部接続シーンに適しています。I-PEXの公式資料によると、CABLINE-UA IIシリーズは26ピン、32ピン、40ピンおよび50ピン構成をサポートし、AWG42、AWG44、AWG46仕様のマイクロコアキアルイナーをサポートしています。

二、極細同軸線構造の構成及び高速信号伝送動作原理の解説

極細同軸線束は高速信号伝送にデザインされた精密な線ケーブルコンポーネントであり、その核となる構造は中心導体、絶縁層、シールド層および外被から成り立っています。全体の外径は非常に細かいものの、内部構造は伝統的な同軸線「同軸伝送」の基本的な原理を保持しており、シールド層を通じて安定した電磁環境を形成し、高速信号の低損耗伝送を実現しています。

構造構成について、極細同軸線は以下のいくつかの部分から構成されています：

中心导体：高速電信号の伝送を担当し、通常極細な銅導体構造が用いられます。線径が小さいため、導電性能と機械強度のバランスを最適化する必要があります。

絶縁媒体層：中心導体の外側に被覆され、信号導体と外部シールド層を隔離し、同時に信号伝送過程での特性イムペーダンスを制御するためのものです。

金属屏蔽層：通常由編織屏蔽または金属箔構造で構成され、外部の電磁干渉を防ぎ、内部の高速信号が生じる電磁漏れを減少させ、信号の完全性を向上させるために使用されます。

・外被保護層：機械的保護能力を提供し、配線を曲げたり、摩耗したりすることに耐え、長期間信頼性のある作業ができるようにします。

極細同軸線の工作原理は、中心導体が高速差分信号を伝送し、シールド層が参照地として安定した伝送環境を形成することに依存しています。高速信号が線缆を通じて伝播する際、シールド構造は干渉、ノイズ干渉、および外部電磁的影響を効果的に低減し、高速データ伝送の品質を保証します。

三、I-PEX 82068-100B-02-D互換代替ラインバンドルの特徴及び工学応用価値

当社は、高速、小空間の電子機器への適用ニーズに対応し、**I-PEX 82068-100B-02-D互換の極細同軸線束製品**を発表しました。それは、元のモデルと同じ適用方向の代替開発を実現できます。

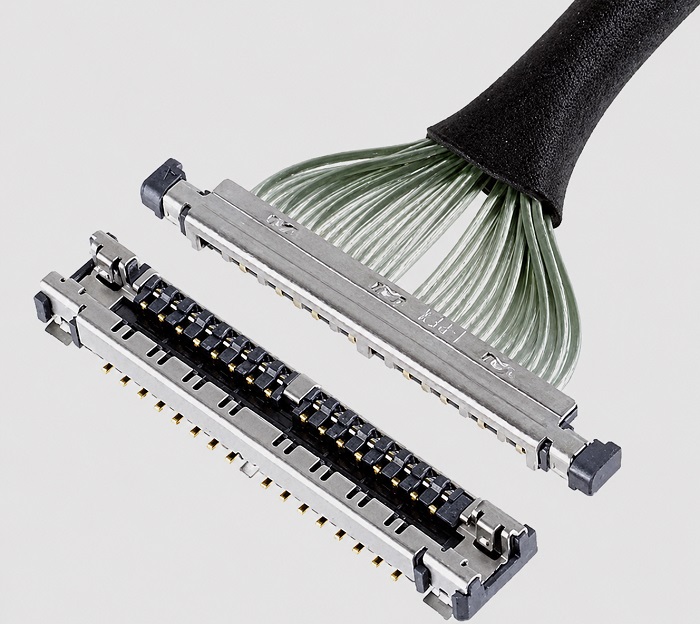

この製品はCABLINE-UA IIシリーズ26ピン接続方案を使用しており、線材端コネクタのモデル番号は20497-026T-30です。

製品の主要な利点は以下の通りです：

 小型化デザイン：0.3mmピッチの接続構造は、PCBのインストールスペースを効果的に減らし、軽量薄型機器の内部スペースレイアウトの要求を満たします。

高速信号伝送能力：極細同軸構造が安定したインピーダンス制御と良い信号の完全性を提供し、高速ディスプレイ、カメラモジュールおよびデータ伝送アプリケーションに適しています。

優秀なEMI耐性：同軸シールド構造およびコネクタ接地設計を通じて、高速信号環境における電磁干渉を低減し、機器の運用安定性を向上させます。

• 高柔性布线能力：極細同軸線具有優秀曲げ性能、ノートブックの回転軸、狭い空間および複雑な内部構造の布線ニーズを満たすことができます。CABLINE-UA IIの公式資料によると、約0.29mmの外径Micro Coaxで製作された26ピンラインアップは、Φ2.65mmの内径空間を通過することができ、回転軸などの構造設計に使用されます。

四、選型と互換性および代替案の参考及び提案

設計エンジニアおよび購買担当者は、CABLINE-UA II互換の極細同軸線束の選定において、コネクターシリーズ、ピン数、線材仕様、インピーダンス要件、線束長さおよび両端の構造定義を特に確認する必要があります。

I-PEX 82068-100B-02-Dモデルの代替アプリケーションに対して、以下のパラメータを重点的に確認してください：

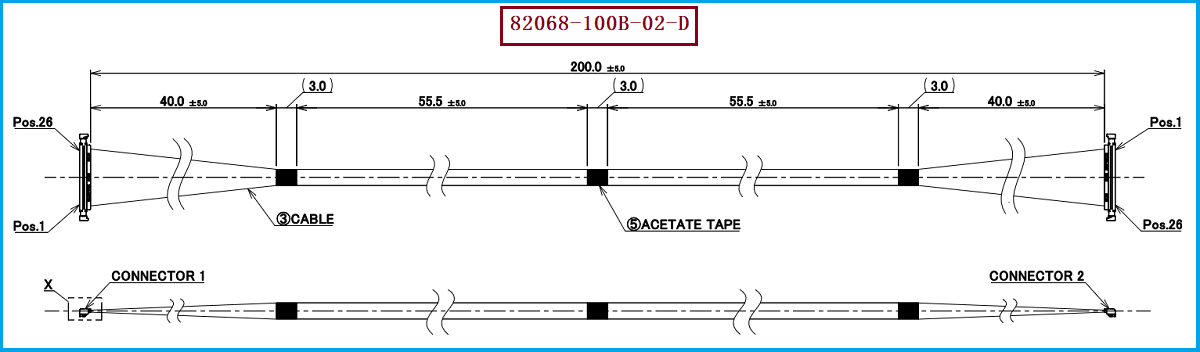

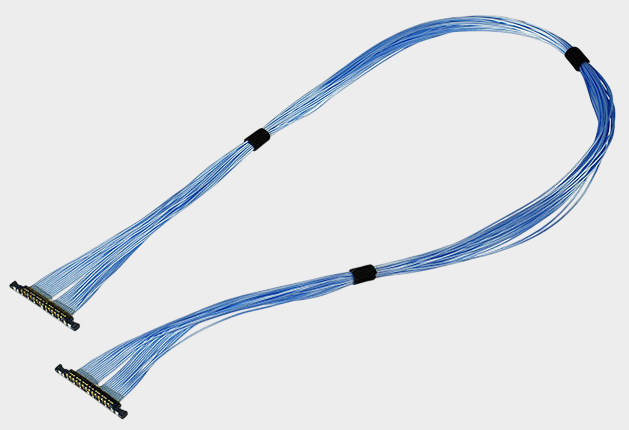

• プロダクトモデル参照：I-PEX 82068-100B-02-D

対応仕様：26Pin CABLINE-UA II マイクロ同軸ハーネス；

• 線巻長さ：200mm；

マイクロコアックス仕様：44AWG；

  ワイヤ端子：20497-026T-30

• 給付可能な線材規格：42AWG / 44AWG / 46AWG

替代開発を行う際には、以下の点を重点的に確認することをお勧めします：

まず、コネクタの機械的な寸法と組み合わせ関係を確認し、PCBの端子ボードと一致することを確実にしてください。

第二に、Micro Coax線材のスペックを確認してください。外径、イミpedance、シールド構造および信号性能を含めます。

第三に、配線の長さ、出線の方向、端子接続方法および固定工法を確認してください。

第四に、高速信号テストを実施し、插入損失、反射損失、串扰、および信号完全性の確認を行います。

I-PEX 82068-100B-02-DをCABLINE-UA IIシリーズ26ピン極細同軸線束の代表モデルとして、小型化の構造、高速な伝送能力、優れたEMI性能を備えており、スペースに制約がある高信頼性の電子機器の内部接続分野で広く用いられています。

わたしは【7A電子網】，私たちはeDP、MIPI、USB3.X/4、LVDSなど高速極細同軸線束のカスタマイズと互換性のある代替サービスを専門に提供しております。技術サポートが必要な場合は、張經理までお問い合わせください：18913228573（ライン同号）。
