分類：ハーネスアセンブリ
一、高速、小型化設備向けのI-PEX 83031-100B-01-D極細同軸線束の代替案
ラップトップ、薄型ディスプレイ装置、VR/AR装置、産業用カメラモジュールおよびスマートエンドデバイスが軽量化および高性能化の方向へ進むに従い、機器内部の空間はますます限られています。また、高速信号伝送、電磁干渉の耐性および接続の信頼性に対する要求も高まっています。従来のFPC（柔性印刷配線）は、一部の高速および高密度アプリケーションシーンでは設計要求を満たすことが難しくなっており、Micro Coax（極細同軸線）を使用するケーブルシステムがエンジニアの注目を集める重要な接続方法となりつつあります。
このプランに対応する製品モデルはI-PEX 83031-100B-01-D極細同軸ケーブル束で、I-PEX CABLINE®-UA IIシリーズ26ピンマイクロコアックスケーブルハブプランに属しています。I-PEX製品情報によると、このシリーズは0.3mmピッチの極細間隔接続器設計を採用し、AWG42、AWG44、AWG46などのマイクロコアックス線材規格をサポートし、高速信号伝送とスペースが限られている電子機器の接続アプリケーションに適しています。I-PEX
このタイプのワイヤーボンドは、44AWG極細同軸線材を使用し、CABLINE-UA IIシリーズの接続構造に対応しており、線材端のコネクターモデルは20497-026T-30です。輸入ブランドのワイヤーボンドを置き換えたり、サプライチェーンを最適化したり、国産化開発を行う必要があるお客様に対して、弊社ではI-PEX 83031-100B-01-D互換の代替ラインバンドソリューションを提供し、お客様に同等の仕様、高い信頼性を持つ極細同軸ラインバンドのアプリケーションを実現いたします。
二、ピッチに基づいて極細同軸線を選ぶ方法および0.3mmピッチ接続器とマイクロコックス線材のマッチングガイド
極細同軸線束の設計プロセスにおいて、コネクタのピッチ（端子間隔）はエンジニアが線材を選定する際の重要な参照要素です。ピッチはコネクタの寸法規格だけでなく、線材の外径、配置密度、信号の完全性、そして全体の線束加工の難易度にも影響を与えます。
本製品で採用されているCABLINE-UA II 0.3mmピッチコネクタを例に、コネクタ端子間隔が非常に小さいため、高柔性、小外径、そして安定したインピーダンス制御能力を持つマイクロコア線材を使用する必要があります。I-PEX CABLINE-UA IIシリーズは、AWG42、AWG44、AWG46の極細同軸線をサポートしており、その中で44AWGマイクロコアは小型高速線束でよく使用される規格です。通常、ピッチが小さいほど、線材のサイズ制御要求が高くなります：
0.5mmピッチ以上の接続器では、線材の選択範囲が比較的広がります；一方、0.3mmピッチの接続器は、端子の密度が高いため、狭いスペース内での高密度配線の要件を満たすために、AWG44からAWG46までの細いMicro Coax線をマッチングする必要があります。
実際のプロジェクト開発プロセスでは、エンジニアは単に線径の大きさに基づいて極細の同軸線を選ぶことはできず、以下の要素を総合考慮する必要があります：
コネクタのピッチサイズ、ピン数、信号速度、インダクタンス要件、ケーブル長さ、およびデバイス内のスペースレイアウトを結びつけています。例えば、このI-PEX 83031-100B-01-Dは26ピン構造を持ち、44AWGマイクロコア線材と組み合わせて、高速信号伝送能力を確保しつつ、軽量化および小型化設計を実現します。
したがって、極細同軸線束の選定過程では、「コネクタPitch → 匹配線径AWG → 阻抗確認 → 高速性能確認」が設計の重要なフローよりなります。
三、I-PEX 83031-100B-01-D製品構造解説および互換代替の利点
製品構造から見ると、I-PEX 83031-100B-01-Dは高密度なマイクロコックスケールケーブルハーネス方案に分類されます。主にCABLINE-UA IIシリーズの接続器コンポーネント、44AWG極細の同軸線材および補助的な固定構造で構成されています。
その線材端コネクタは以下のものを使用しています：
コネクタモデル：20497-026T-30

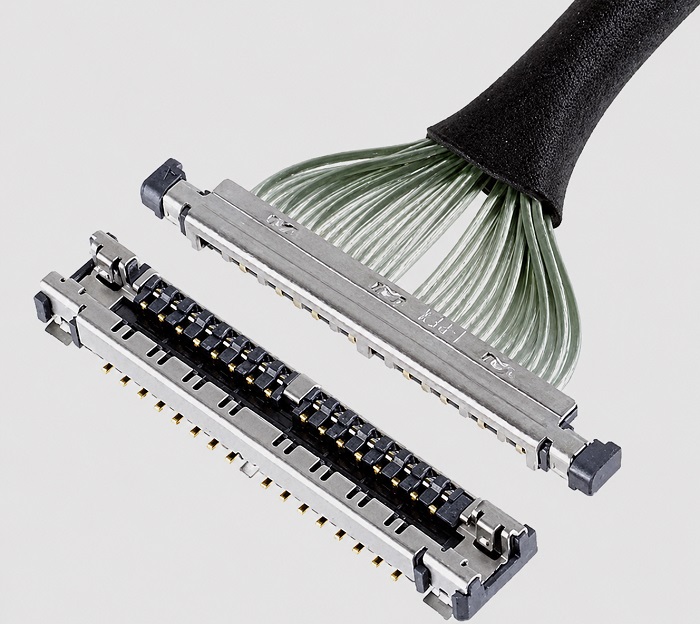

このコネクタはCABLINE-UA II Plug Housing Assemblyに属し、26Pin極細同軸線束アッセンブリ用です。CABLINE-UA IIシリーズは0.3mmピッチ、低插合高さ、小型化構造などの特徴を持ち、ディスプレイモジュール、カメラモジュールおよびスペースに制約のある機器での高速接続要求を満たすことができます。I-PEX CABLINE-UA IIシリーズチャット履歴
このプランの核心設定は以下の通りです：

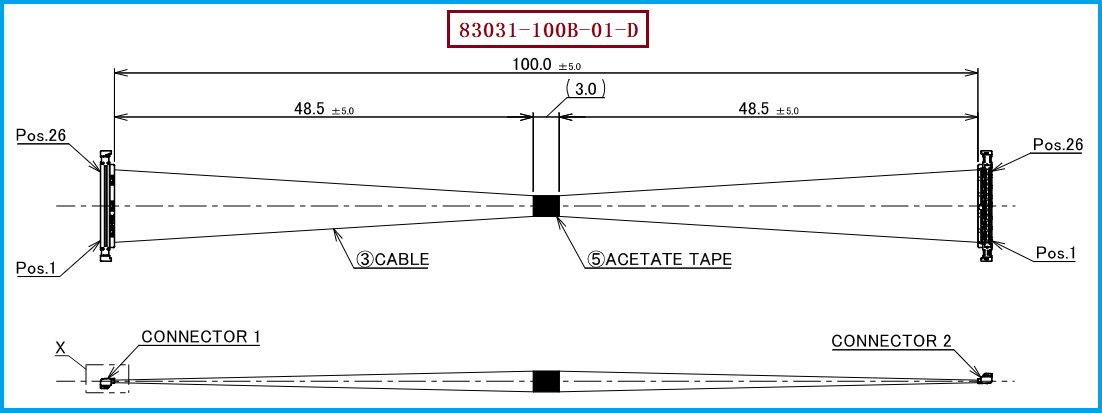

極細同軸線束型番号：I-PEX 83031-100B-01-D
ピン数：26ピン
マイクロコアックス線材仕様：44AWG
コネクタモデル：20497-026T-30
コネクターシリーズ：CABLINE-UA II
ピッチ仕様：0.3mm
比従来のワイヤーレイアウトと比較して、極細同軸線束は以下の利点を持っています：
まず、Micro Coaxの単一線は独立したシールド構造を持ち、高速信号伝送中の交叉干渉と外部電磁干渉を効果的に低減し、信号の安定性を向上させます。
次に、44AWG極細同軸線材はさらに小さい外径と高い柔軟性を持ち、例えばノートパソコンの回転軸の領域、表示モジュール内部、精密な電子機器内部などの狭い空間を通過するのに適しています。
これにより、国外の元請け供給の標準型ラインバンドに対する依存を減らし、クライアントは調達リスクを低減し、サプライチェーンの柔軟性を向上させることができます。
当社は、お客様の設備構造の要望に応じて、I-PEX 83031-100B-01-D互換の代替ラインバンドを提供し、素材規格、長さ、ピン数および構造サイズなど、カスタマイズされた開発をサポートします。
第4章 製品選定と互換性および代替案の参考及び提案
CABLINE-UA IIシリーズの極細同軸線束を使用しているまたは導入を計画しているエンジニアや購入担当者は、互換性のある代替品を選定する際には以下の点を特に確認してください。
まず、コネクタプラットフォームが一致していることを確認してください。本製品はCABLINE-UA IIシリーズのコネクタソリューションを使用しており、主要なパラメータは0.3mmピッチと26ピン構造です。もしデバイス側のPCBマザーボードがCABLINE-UA IIに従って設計されている場合、代替ラインバンド開発では対応するプラグハウジング、メタルカバーおよび端子構造の重要な一致が必要です。
次に、Micro Coaxケーブルの仕様を確認する必要があります。本モデルは44AWG Micro Coaxケーブルを使用しており、この仕様は空間寸法、高速信号伝送能力、および加工信頼性を兼ね備えており、現在の小型化電子機器でよく使用される選択肢です。I-PEX CABLINE-UA IIシリーズチャット履歴
第三に、以下の構造パラメータを確認する必要があります：
ケーブル長さ、両端の接続方法、出線方向、ピン定義、シールド処理方法および固定方法。
購入側にとって、元のサプライヤーが提供する製品モデルがI-PEX 83031-100B-01-Dである場合、以下の方向から代替サプライヤーを評価することができます：
同じ接続器シリーズを維持してください。
26ピン数を一貫させる；
44AWGマイクロコアックスケールを一貫させる；
ラインバンドの長さおよび端接構造を一致させます。
電気性能および信頼性の確認を行います。
当社は提供いたします：I-PEX 83031-100B-01-D互換代替線束ソリューション、顧客の元製品仕様に基づき技術分析、サンプル製作および大量生産サポートを行い、お客様に安定して信頼性の高い極細同軸線束の国産代替案を提供します。
I-PEX 83031-100B-01-Dは、CABLINE-UA IIシリーズの26ピン極細同軸線束の代表モデルとして、44AWG Micro Coax線材と0.3mmピッチの接続器構造を採用し、現代の電子機器が求める高速伝送、小型化設計、そして高信頼性接続の総合的なニーズを満たしています。極細同軸線束のアプリケーション開発プロセスにおいて、ピッチ、ピン数、AWG線径、および接続器モデルの正確なマッチングは、製品性能を保証する重要な基盤となります。私たちは、専門の極細同軸線束製造能力を駆使し、I-PEX 83031-100B-01-D互換の代替線束ソリューションを提供し、エンジニアリングサンプル、仕様マッチング、および大量生産をサポートし、ノートパソコン、ディスプレイモジュール、カメラ機器、スマートデバイスなど、多様なアプリケーション分野に高性能なMicro Coax線束ソリューションを提供し、クライアントのサプライチェーン最適化と国産化代替を実現するお手伝いをいたします。
