I-PEX 83032-100B-01-D 26Pハイブリッド信号伝送極細同軸線束の代替品

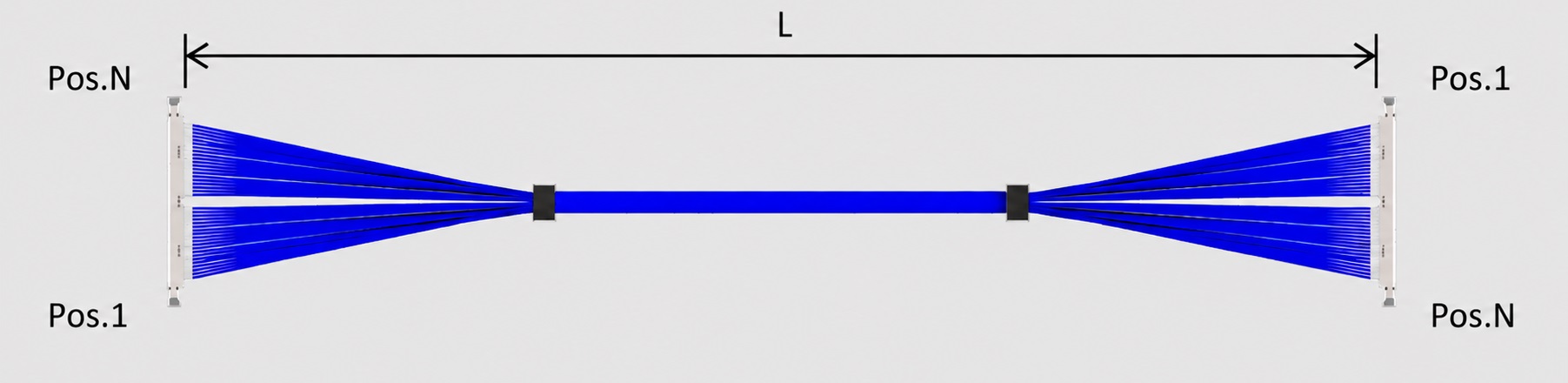

一、高密度電子機器向けの極細同軸線束：I-PEX 83032-100B-01-D プロダクト紹介

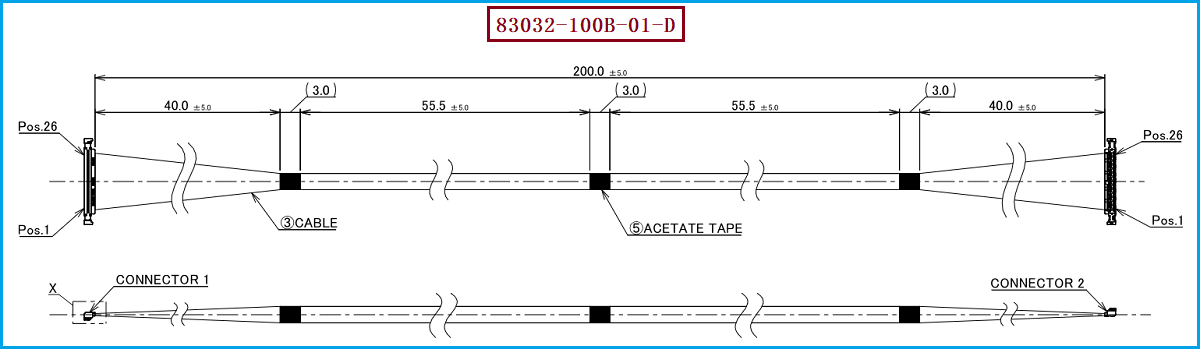

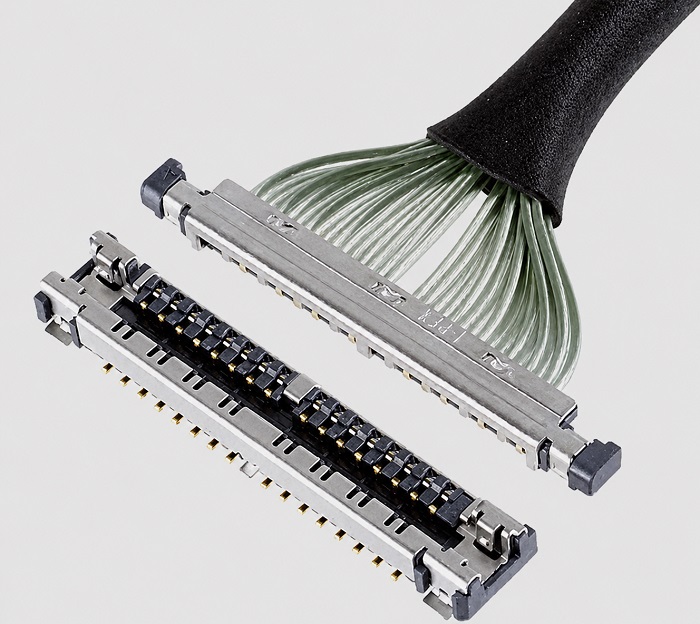

ラップトップ、超薄ディスプレイデバイス、カメラモジュール、小型電子機器が軽量化、高密度化、高速信号伝送に進む中、デバイス内部の接続ケーブルは限られた空間内での配線要求を満たすだけでなく、信号の完全性、接続の信頼性、組み付けの互換性を考慮する必要があります。I-PEX CABLINE-UA II シリーズは0.3mmの端子間隔、コンパクトなプラグ構造、多点接地設計を取り入れており、スペースに制約のある高速信号接続シーンに適しています。対応する製品図面によると、I-PEX 83032-100B-01-Dは26ピン、長さ200mmの極細同軸ケーブルで、AWG44の極細同軸線を使用しており、線材端の接続器モデルは20497-026T-30です。このシリーズは様々なピン数の設定をサポートし、小型化デバイスに適した接続器構造を持ちます。エンジニアにとって、このようなケーブルを選ぶ際には、接続器の寸法、ケーブルの出線方向、線位の定義、線材の外径、信号伝送の要求を同時に考慮する必要があります。購入担当者にとっては、完全な材料番号、接続器モデル、線長、線径を明確にすることで、選定ミスを減らし、サプライチェーンの代替評価の効率を向上させることができます。

二、極細同軸線の抵抗率制御はどれだけ重要か？信号完璧性から見た線束選定

高速電子機器において、極細同軸線の抵抗率制御は信号伝送品質に直接関連しています。抵抗率の不連続は信号の反射を引き起こし、波形品質に影響を与え、誤码リスクを増加させ、高速リンクの設計余裕を低下させる可能性があります。極細同軸線の特性抵抗は、中心導体の寸法、絶縁材料及其介電的特性、屏蔽層の構造および各層間の幾何関係に関連しています。したがって、AWG線規によって線材が目標抵抗を満たしているかどうかを判断することはできず、線径が同じでも高い周波数伝送性能を持っていると考えることはできません。I-PEX CABLINE-UA IIシリーズの資料には、適用線材としてAWG42、AWG44およびAWG46が記載されています；そのカタログでは、45Ωの適用がAWG42または更細の線規、50Ωの適用がAWG44または更細の線規に対応しています。この83032-100B-01-D（26ピン、200mm、AWG44）のモデルについて、エンジニアは実際の線材規格、目標抵抗、動作周波数および全体のインターフェース要求を考慮して抵抗率マッチングを確認し、必要に応じて時域反射（TDR）、インサーション損耗、エコー損耗および串扰などのテストを通じて信号完全性を評価する必要があります。調達担当者は、供給元が明確な線材規格、抵抗率制御要求および必要なテスト資料を提供できるかどうかに注意を払い、単に線束単価を比較すべきではありません。線材構造、コネクタ端接品質およびシステムレベルの信号確認を組み合わせることで、高速信号伝送リスクをより信頼性高い方法で制御することができます。

第3条　エンジニアと購入担当者の互換性評価：インターフェースだけでなく、加工と確認にも注目してください

製品開発中、既存設備の保守点検、第二の供給元を探している企業にとって、極細同軸線束の互換性のある代替品は、外観が似ているか、ピン数が同じかだけで判断することはできません。I-PEX 83032-100B-01-Dを参考に、代替案はCABLINE-UA II 26ピンコネクタ設定、線端コネクタモデル20497-026T-30、200mmの線束長さ、AWG44線規、図面で指定された線位マッピングおよび出線構造を重点的に確認する必要があります。同時に、線外径、剥線長さ、端接およびシールド処理、固定材料、組み立てスペース及び線束折り曲げ領域などの詳細に注目する必要があります。高速信号アプリケーションでは、サンプル段階で外観と寸法の確認、各線の通電試験、ショートチェックを完了し、製品の要件に応じてインピーダンス、インサーションロス、リフレクションロスおよび串扰テストを実施することをお勧めします。製品が回転軸や動きのある部分に使用される場合、実際のインストール状態での折り曲げ信頼性をさらに確認する必要があります。当社は極細同軸線束の生産製造に専念しており、お客様が提供する製品図面、サンプルおよび技術要求に基づき、コネクタのマッチング、線材規格および線束構造を評価し、I-PEX 83032-100B-01-D互換性のある代替線束案を提供し、お客様のサンプル検証とサプライチェーンの代替評価を支援します。具体的な互換度は、実際の材料確認、サンプルテストおよびお客様の承認結果に準じてください。

第四、選型と互換性および代替案の参考及び提案

選定段階では、エンジニアはまず目標機器がCABLINE-UA II 26Pinインターフェースを使用していることを確認し、ボード側のパーソンライズコネクタ、インストールスペース及び接続方向を確認してください。その後、高速信号インターフェースの設計要求に基づき、極細同軸線のインピーダンス、線規、外径および必要な電気性能を確認してください。購入担当者は、完全なラインバンド料号83032-100B-01-D、線材端コネクタ20497-026T-30、長さ200mm、線規AWG44およびライン位置定義を問い合わせおよびサンプル確認の基本情報として提供し、同時に供給元に材料構成、生産検査項目、納品基準および提供可能なテストレポートを明確に要求してください。既存製品が国産化、購入リスクの低下または代替供給元の増加が必要な場合、元のI-PEX製品を参照基準として、代替供給元が図面およびサンプルに基づいて構造再確認、サンプル製作および電気検証を行ってください。当社は以下を提供します：I-PEX 83032-100B-01-D互換代替ラインバンドソリューション、エンジニアリング開発、サンプル検証、大量購入およびサプライチェーン代替ニーズに対して、クライアントがラインバンドの構造と性能のマッチング状況を評価する支援を行います。強調すべきは、互換代替が未検証で直接交換できることを意味するものではないこと、最終的にはコネクタの組み合わせ、寸法検査、ライン序検査および実際のアプリケーションでの信号完全性テスト結果を基準にすることです。

I-PEX 83032-100B-01-D は、コンパクトな高速信号接続アプリケーション向けの 26Pin、200mm、AWG44 极細同軸線束です。エンジニアにとって、インピーダンス制御、線位置マッピング、電気性能の確認は信号の完全性を確保する鍵となります；購入担当者にとって、完全なモデル、コネクタ構成、品質基準、供給安定性は代替案を評価する重要な基準となります。当社は、このモデルを中心に極細同軸線束の互換性評価と製造サービスを提供し、実際のアプリケーション要件を満たす上で、供給選択を拡張し、購入の柔軟性を高めるお手伝いをします。

私は【7A電子網】，極細同軸線束及対応端子、ボードエンコネクタの専門のカスタム生産、技術評価やプロジェクト協力が必要であれば、以下の張経理にお問い合わせください：18913228573（ライン同号）。
