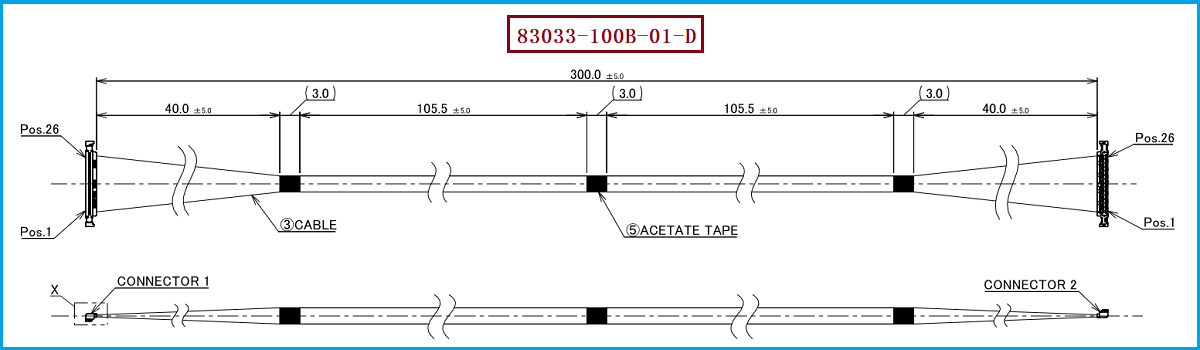

I-PEX 83033-100B-01-D 26Pハイブリッド信号伝送極細同軸線束の代替品

一、製品紹介：26PIN、0.3MM間隔、精密電子機器向けの極細同軸線束ソリューション

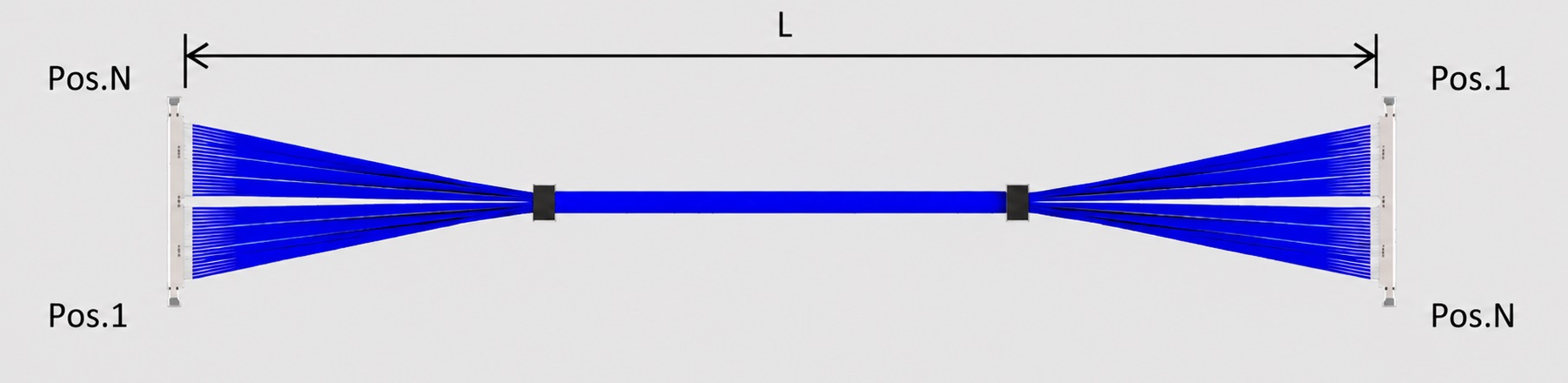

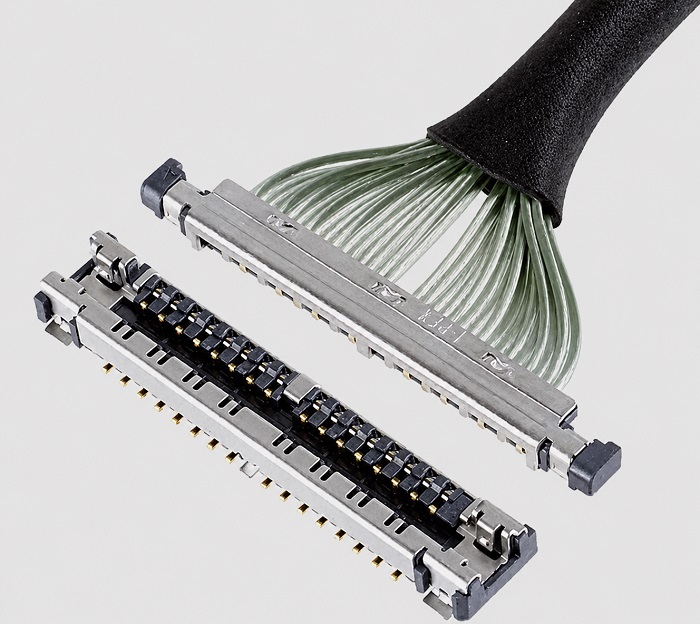

ラップトップコンピュータ、超薄ディスプレイ機器、カメラモジュールその他の精密電子機器が軽量化、高集積化の方向に進む中、内部接続線束は小さなサイズだけでなく、高速信号伝送、電気絶縁性能、屏蔽効果、長期使用信頼性を兼ね備えなければなりません。本稿ではI-PEX 83033-100B-01-D極細同軸線束を紹介します。これはCABLINE-UA IIシリーズに属し、公式カタログでは26PIN、44AWG極細同軸線、300mm長さ及び1-1線位の構造に対応しています。この製品が使用する線材端子コネクタシェルモデルは20497-026T-30で、26PIN、0.3mmトライアングルピッチを持ち、高密度接続とコンパクトな配線に適しています。I-PEXの公式資料によると、CABLINE-UA IIシリーズは小型化プラグデザイン、直角出線構造及び多地点接地設計を採用しており、シリーズの参考伝送能力は5Gbps/lane NRZです。エンジニアにとって、極細同軸線束を選ぶ際には、コネクタモデル、線径、長さ、線位定義を確認するだけでなく、絶縁材料の絶縁性能、耐熱能力、機械柔軟性、そして屏蔽構造との適合状況にも注目する必要があります。購入担当者にとって、完全な製品料号と材料要求を明確にすることで、材料構造、工芸標準、性能検証の違いによる選定リスクを減少させることができます。また、44AWGはこの標準線束カタログに対応する線材規格であり、実際の代替製造は元の設計図、サンプル及びクライアントの技術要求に基づいて行う必要があります。

二、技術知識解説：極細同軸線絶縁材質が重要な理由は何ですか？

極細同軸線は中心導体、絶縁層、シールド層及び外被覆から構成されており、絶縁材料は単に導体を包むためではなく、線缆の電気的特性、信号の伝送性能と機械的可靠性に直接影響を与えます。まず、絶縁材料の絶縁率及び絶縁損耗は線缆の特性抵抗と周波数の高い信号の減衰に影響を与えるため、高速信号の応用において、導体の寸法が変更されない場合でも、絶縁材料またはその厚みが変更されると、抵抗偏移、反射の増加または挿入損耗の変化が引き起こされます。次に、絶縁層は中心導体と外部シールド層を隔離し、短絡のリスクを低減し、同軸構造の安定性を維持助けます；絶縁層に厚み不均一、損傷、偏心や材料の性能が要求に合わないなどの問題があると、線缆の電気的安全性与信号の完全性に影響を与える可能性があります。また、絶縁材料は機器内部の温度変化、繰り返しの曲げ、組み立ての応力及び長期使用環境に適応する必要があります。コンピュータのノートの軸や狭い通路を通るような極細同軸線束では、柔軟性、耐磨性と寸法安定性も重要です。設計者は、目標抵抗、作業周波数、温度範囲、曲げ条件と空間制限を結び付け、異なる材料体系の適用性を評価する必要があります；購入担当者は、供給元が提供する線材仕様書、材料の一致性与必要な試験報告を重点的に確認する必要があります。強調すべきことは、絶縁材料の名称だけに基づいて線缆の優劣を判断することはできず、実際の性能は導体構造、絶縁層の厚み、シールドの覆盖率、外径の公差及び製造プロセスなどの要因にも依存することです。材料性能と完全な同軸構造を組み合わせて評価することで、バンドルが目標機器の使用要件を満たすかどうかをより正確に判断することができます。

三、選型和適合性及代替案の参考及提案：絶縁材から全体の配線バンドまでのマッチング確認

I-PEX 83033-100B-01-D互換代替開発について、エンジニアおよび調達担当者は元の2次元設計図および実際のサンプルを基に、コネクタ、線材および加工構造をシステム的に確認することをお勧めします。まず、線材端コネクタシェルモデル20497-026T-30、26PIN、0.3MMピン間隔、44AWG線材規格、300mm長さおよび1-1線位対応関係を確認してください。次に、線材絶縁材料および重要寸法を核对します。これには絶縁層構造、線材外径、特性抵抗、絶縁損耗および耐温要求が含まれます。代替材料の電気的特性または加工寸法の違いが信号品質および組み合わせ互換性に影響を与えないようにしてください。高速信号アプリケーションでは、実際のインターフェース要求に基づいて插入損耗、反射損耗、交叉ノイズおよびシールド連続性を評価し、サンプルテストで代替案の性能を確認してください。当社では、以下を提供できます：I-PEX 83033-100B-01-D互換代替線束方案、お客様の図面、サンプルおよび技術規格に基づき、26PIN、0.3MM間隔、44AWG極細同軸線および指定線長を製造および適合開発を行います。具体的な絶縁材料、コネクタセットアップ構造および電気的指標は、工程確認段階で元の資料に基づいて決定する必要があり、同じ料号の説明や外観のみで完全な互換性を確認するべきではありません。調達担当者の場合、第二供給ルートの確立や調達コストの最適化を希望する場合は、サンプル承認、小ロット試装および必要な電気的パフォーマンス確認を行い、次にバッチ大量調達に移行してください。材料規格、検収基準およびバッチ品質要求を明確にすることで、材料変更、組み合わせ異常および後続の品質追跡におけるリスクを減少させることができます。

第4章、適用価値と協力提案：素材管理と製造技術で配線品質を確保

精密電子機器において、極細同軸線束の信頼性は、コネクターや導体だけでなく、絶縁材料、シールド構造、線材加工、および端子装配の品質と密接に関連しています。エンジニアにとって、絶縁材料がインピーダンス、絶縁損耗、耐圧能力、および機械性能に与える影響を理解することは、高速信号伝送、コンパクトな布線、および長期信頼性の間で合理的なバランスを取るのに役立ちます。購入担当者にとっては、線材仕様、絶縁材料の要求、コネクターモデル、線長公差、およびテスト基準を購入技術文書に取り入れることで、供給先評価および代替製品導入の正確性を向上させることができます。私たちは極細同軸線束の製造に専念しており、お客様の要望に応じて適切な互換性のある代替開発と製造サービスを提供し、製品仕様の確認、材料要求の確認、サンプルの検証を支援します。I-PEX 83033-100B-01-Dの代替が必要なお客様には、線材構造、絶縁材料の要求、コネクターコンポーネントの対応策、および必要なテスト項目を確認するために、元の図面、サンプル、または完全な技術規格を提供していただくことをお勧めします。これにより、次の大量生産の技術基盤を明確に設けられます。

I-PEX 83033-100B-01-D は、CABLINE-UA II シリーズの26PIN 架空同軸線束で、標準カタログでは 44AWG 線材、300mm 長さおよび 1-1 線位の構造に対応しています。線材端の接続器シェルモデルは 20497-026T-30、タッチピッチは 0.3MM です。絶縁材料は、極細同軸線のインピーダンス安定性、信号損耗、電気的絶縁および機械的可靠性に影響を与えるため、互換性のある代替品を選択する際には、材料性能、ケーブル構造、接続器のマッチング、および実際のテスト結果を同時に注視する必要があります。規範的な選定、サンプルの検証および製造プロセスの管理を通じて、精密電子機器により柔軟な極細同軸線束の供給ソリューションを提供できます。
