I-PEX 20373極細同軸コネクタ焊接ガイド：高速接続の安定性を向上させる鍵

在スマートデバイスの不断にアップグレードされ、信号伝送速度が持続的に向上する状況において、極細コアケーブル接続器は高周波高速応用における核心コンポーネントとなりました。I-PEX 20373-R30T-06は優れたミニチュアコアケーブル接続器として、ポータブル端末、無線通信モジュールなど多くの分野で広く応用されています。接続の安定性を保証するために、極細コアケーブル束の焊接品質は非常に重要です。本稿では、線束の基礎、接続器の特徴、焊接技術および注意事項の四つから、エンジニアが高品質な焊接技術をよりよく掌握する手助けをします。



---

一、極細同軸線束とは何ですか？

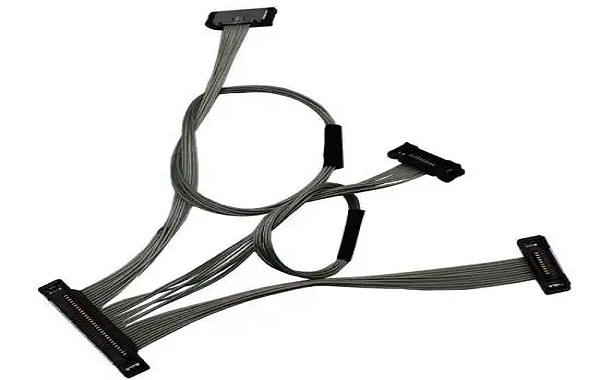

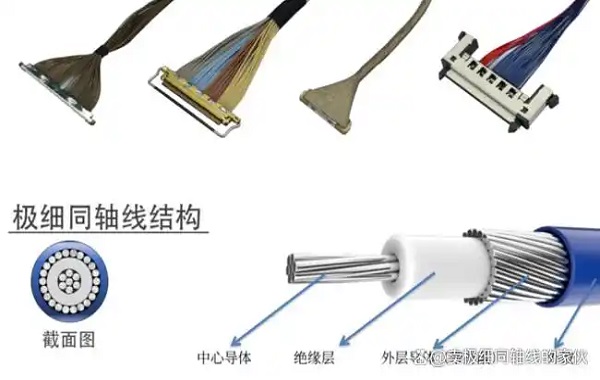

極細同軸線束（micro coaxial cable）は、構造が精密で直径が細い同軸ケーブルの一種であり、通常直径は約0.2mmから1mm程度です。内部は中心導体、絶縁層、屏蔽層、および外被覆で構成されており、低損耗、高い干渉抵抗、柔軟性に優れる特徴があります。その信頼性の高い高速信号伝送性能により、スマートフォン、カメラモジュール、ディスプレイ機器、ウェアラブル端末など、コンパクトな電子機器に広く用いられています。




---

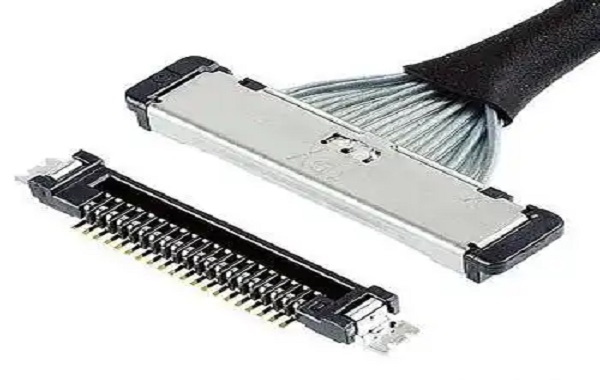

I-PEX 20373-R30T-06 コネクタの紹介

I-PEX 20373-R30T-06 は、I-PEX CABLINE®-SS シリーズに属し、高密度かつ高速な信号伝送に特化した極細の同軸接続器です。その主要な特性には、以下の通りです：

コネクタの間隔：0.4mm
組み合わせ高さ：1.65mm（最高1.85mm）
垂直挿入、水平出線
AWG #38～#46の超細同軸線材

5、選択可能なPIN数：10、14、20、30、32、35、40、50など6、アプリケーションインターフェース：高速MIPI、eDP、USBなどの信号チャネルに対応

その小型化構造と優れた信号完璧性により、ハイエンド機器メーカーが選ぶ高速マイクロコネクターソリューションの一つとなっています。

---

第3章 极細同軸線束溶接技術

正確に剥線

 プロフェッショナルな剥線機を使用して剥離長さを厳格に制御し、裸線部分がコネクタの焊接パッドと一致することを確保します。銅が長すぎたり短すぎたりすることは許されません。

制御溶接温度

温控鍍線を使って、焊接温度は約300℃に安定しており、湿潤性を確保しつつ高温による導体や絶縁材料の損傷を避けています。

3. 加熱時間短縮

溶接時間は1～2秒以内に抑えることとし、線材が熱積み重ねによる収縮や変形を避ける。

4. 適切な焊接材と助焊剤を使用してください

選択細い焊接芯線と優れた助焊剤を選ぶことで、焊接点が満足な形でしっかりと成型し、虚焊のリスクを減らします。

焊接用ジャッキを準備してください

線束を専用の定位フックで固定し、焊接をより安定させることで、人为的な誤差を顕著に低減し、一貫性を向上させます。

---

焊接注意事項

施工过程中、線束を過度に引っ張ったり曲げないようにし、内部の導体に損傷を防ぐ。

②溶接環境をきれいに保ち、埃や油がなく、溶接点に汚染を避ける。

溶接後すぐに助焊剤の残渣をきれいに洗い流し、腐食を減らし、後期の不良な導電を避けます。

④顕微鏡拡大検査を行い、必要に応じてX線検査を組み合わせ、焊接部に虚焊やショートなどのリスクがないことを確認してください。



極細同軸線束の溶接技術は製品性能に直接影響を与えます。正確な剥線、適切な温度管理、速やかな溶接および補助夹具などの方法を用いることで、溶接点の品質と信頼性を大幅に向上させることができます。I-PEX 20373-R30T-06はミニチュア高速接続器の典型的な代表であり、専門の加工技術と組み合わせることで、スマート端末、通信機器などの場面で安定した、低損耗の高速信号伝送を実現します。

私は苏州汇成元電子科技，長期専念して高速信号線束および極細同軸線束のデザインとカスタマイズを行い、安定かつ信頼性の高い高速接続ソリューションを顧客に提供することに専念しています。関連するご要望やさらに詳しく知りたい場合は、以下にご連絡ください：尹社長 18913280527（ラインと同番号）。
